Uw installatie zonnepanelen schema foutloos opstellen

Een gedetailleerd installatie zonnepanelen schema is veel meer dan een formaliteit; het is de absolute ruggengraat van uw zonne-energiesysteem. Zie het als de cruciale blauwdruk die de veiligheid, efficiëntie én wettelijke conformiteit van uw volledige installatie garandeert. Dit document is uw onmisbare routekaart naar een succesvolle en duurzame energieproductie.

Waarom een perfect schema cruciaal is voor uw installatie

Stel u voor dat u een huis bouwt zonder bouwplan. De kans op structurele fouten, inefficiëntie en ronduit gevaarlijke situaties is enorm. Voor een zonnepaneleninstallatie geldt exact hetzelfde. Het schema is de visuele vertaling van hoe alle componenten – van de panelen op het dak tot de omvormer en de aansluiting in de meterkast – naadloos samenwerken.

Een helder en correct schema voorkomt dure installatiefouten. Het geeft de installateur een duidelijk stappenplan, waardoor de werkzaamheden niet alleen sneller, maar ook veel nauwkeuriger verlopen. Dit verkort de installatietijd en, nog belangrijker, minimaliseert de kans op fouten die de opbrengst van uw systeem kunnen fnuiken of de veiligheid in het gedrang brengen.

De wettelijke vereiste voor de AREI-keuring

Laten we er geen doekjes om winden: in België zijn een correct eendraadschema en situatieschema een absolute voorwaarde voor de AREI-keuring. Zonder deze documenten wordt uw installatie onherroepelijk afgekeurd en mag u deze dus niet in gebruik nemen. Het schema is hét bewijs voor de keurder dat uw installatie voldoet aan alle wettelijke normen en veiligheidsvoorschriften.

Een professioneel opgesteld schema zorgt niet alleen voor de keuring, maar verzekert ook een logische en veilige opbouw van alle onderdelen. Dit is essentieel voor een optimale werking en dus een hogere energieopbrengst. Bovendien maakt een accuraat plan toekomstig onderhoud of eventuele uitbreidingen een stuk eenvoudiger en goedkoper.

De investering in een professioneel opgesteld schema betaalt zichzelf vele malen terug in veiligheid, efficiëntie en gemoedsrust. Het is de eerste, en misschien wel belangrijkste, stap naar een geslaagde zonne-installatie.

Een installatieschema vervult meerdere vitale rollen die vaak over het hoofd worden gezien. De tabel hieronder legt de kernfuncties uit en toont de concrete risico's als een correct schema ontbreekt.

De kernfuncties van uw installatieschemaEen overzicht van de cruciale rollen die een schema vervult en de concrete risico's als het ontbreekt of incorrect is.

Functie	Belang voor uw installatie	Gevolg zonder correct schema
Veiligheidsgarantie	Duidt de locatie van alle veiligheidscomponenten aan (bv. zekeringen, aardlekschakelaars).	Verhoogd risico op brand, kortsluiting of elektrocutie.
Efficiëntieplan	Zorgt voor een optimale configuratie van de panelen en de omvormer voor maximale opbrengst.	Lagere energieproductie, rendementsverlies en een langere terugverdientijd.
Wettelijke conformiteit	Vormt de basis voor een succesvolle AREI-keuring, wat een wettelijke verplichting is.	Afkeuring van de installatie, boetes en de verplichting om aanpassingen door te voeren.
Onderhouds- en diagnosegids	Maakt het voor technici eenvoudig om problemen op te sporen en onderhoud uit te voeren.	Langere en duurdere interventies bij storingen. Problemen zijn moeilijker te lokaliseren.

Kortom, een schema is geen administratieve last, maar een onmisbaar instrument dat de waarde en betrouwbaarheid van uw investering op lange termijn beschermt.

De markt voor zonne-energie blijft trouwens sterk, ondanks wijzigingen in de regelgeving. Zo werd in Vlaanderen recent op vijf maanden tijd maar liefst 192 megawatt aan nieuwe zonnepanelen geïnstalleerd, waarvan 78 megawatt bij gezinnen. Dit bewijst de aanhoudende interesse in zelfverbruik en de voordelen van injectie op het net. U leest meer over deze trends op solarmagazine.nl.

Het is van groot belang dat uw systeem niet alleen correct is bij de eerste keuring, maar ook veilig blijft functioneren door de jaren heen. Lees in ons artikel hoe u controleert of uw installatie nog in orde is.

Bij Sun4Power, gepubliceerd door Paul, garanderen we dat elk installatie zonnepanelen schema tot in de puntjes is uitgewerkt. Onze erkende certificaten staan borg voor kwaliteit en conformiteit. Hebt u vragen of wilt u een professioneel schema laten opstellen? Contacteer ons via info@sun4power.be of bel naar 0498114444.

De componenten op uw schema correct interpreteren

Een elektrisch schema voor zonnepanelen, dat kan op het eerste gezicht best wat afschrikken. Al die lijnen en symbolen… Waar moet u beginnen? Geen zorgen. Als u eenmaal weet waar u op moet letten, is het eigenlijk heel logisch opgebouwd. We gidsen u stap voor stap door de belangrijkste onderdelen, zodat u straks precies begrijpt wat er op papier staat.

De reis van de zon naar uw stopcontact begint uiteraard bij de PV-modules, de zonnepanelen zelf. Op een schema herkent u ze meestal als een reeks rechthoeken, soms met een diagonale lijn erdoor.

U zal ook merken dat de panelen in groepen zijn getekend, zogenaamde 'strings'. Dit is een cruciaal detail. Het toont hoe de panelen elektrisch met elkaar verbonden zijn, in serie of parallel. Die configuratie bepaalt de spanning en stroom die naar de omvormer gestuurd wordt en is dus bepalend voor de prestaties van uw hele systeem.

Van het dak naar de meterkast

Vanaf de zonnepanelen lopen er kabels richting uw woning. Dit is de DC-bekabeling, die de opgewekte gelijkstroom vervoert. Op het schema worden deze lijnen vaak gemarkeerd met een ‘+’ en ‘-’ voor de positieve en negatieve pool.

Deze kabels leiden naar het hart van de installatie: de omvormer. Dit toestel is de onmisbare vertaler die de gelijkstroom (DC) van de panelen omzet in bruikbare wisselstroom (AC) voor uw huishouden. De keuze van de beste omvormer voor zonnepanelen in België is dan ook essentieel voor een optimaal rendement.

Op het schema wordt de omvormer duidelijk aangeduid, vaak met de letters ‘PV-inverter’. Na dit punt spreken we over wisselstroom. De lijnen die van de omvormer naar uw zekeringkast lopen, stellen de AC-bekabeling voor.

Een professioneel schema toont niet enkel de verbindingen, maar specificeert ook de dikte (diameter) van de kabels. Dit is absoluut essentieel om oververhitting te voorkomen en de veiligheid te garanderen. Een AREI-keurder zal hier altijd nauwlettend op toezien.

De cruciale veiligheidscomponenten

Veiligheid eerst. Tussen de panelen en de omvormer zal u altijd een DC-scheidingsschakelaar (of werkschakelaar) zien. Hiermee kan de stroom van de panelen volledig manueel worden afgesloten. Dat is van levensbelang bij onderhoud of in geval van nood.

Eenmaal in de meterkast aangekomen, vindt u nog een aantal sleutelfiguren voor de veiligheid:

• Automaten: De klassieke 'zekeringen'. Ze beschermen uw installatie tegen overstroom en kortsluiting.

• Differentieelschakelaar: Ook wel aardlekschakelaar genoemd. Dit is uw persoonlijke bodyguard tegen elektrocutie. Hij detecteert de kleinste lekstromen en schakelt onmiddellijk de stroom uit. Voor de zonnepanelenkring wordt doorgaans een apart type A van 30mA voorzien.

• Aarding (PE): U herkent dit symbool aan de meerdere, steeds korter wordende parallelle lijnen. Een correcte aarding van alle metalen delen – van de omvormer tot de frames van de panelen – is verplicht en cruciaal voor de veiligheid.

Wist u trouwens dat de zoninstraling in België recent 45% hoger lag dan in dezelfde periode vorig jaar? Dit leidde in het voorjaar tot een gigantische productie van meer dan 3,5 TWh aan zonnestroom. Deze cijfers tonen het enorme potentieel aan, en onderstrepen hoe belangrijk een correct geïnstalleerd én geïnterpreteerd systeem is om die energie veilig en efficiënt te benutten.

Deze handleiding werd u aangeboden door Paul van Sun4Power. Met onze certificaten als bewijs van expertise, garanderen we dat elk schema dat wij opstellen tot in de puntjes voldoet aan de strengste normen. Hebt u nog vragen? Contacteer ons gerust via info@sun4power.be of 0498114444.

Zelf een eendraadschema en situatieschema tekenen

Oké, u kent nu de symbolen en de componenten. Tijd om die kennis in de praktijk om te zetten. Voor de AREI-keuring zijn twee documenten heilig: het eendraadschema en het situatieschema. Samen vormen ze het volledige installatie zonnepanelen schema.

Hoewel we bij Sun4Power altijd aanraden dit door een professional te laten doen, geeft deze gids u een solide basis. Zo begrijpt u perfect wat er gebeurt of kunt u zelfs al het voorbereidende werk doen.

De twee onmisbare schema's

Elk schema heeft zijn eigen, cruciale rol. Zonder beide is een installatie niet compleet en wordt ze onherroepelijk afgekeurd.

Het eendraadschema is de technische blauwdruk. Het toont, met gestandaardiseerde symbolen, hoe alles elektrisch met elkaar verbonden is. Dit is de route van de stroom: van de panelen op het dak, via de DC-bekabeling naar de omvormer, en van daaruit via de AC-kabels naar uw zekeringkast.

Het situatieschema is dan weer visueler. Zie het als een plattegrond van uw woning waarop u de fysieke locatie van de sleutelcomponenten aanduidt. Waar liggen de panelen precies? Waar hangt de omvormer? En waar bevindt zich de meterkast? Duidelijkheid is hier het sleutelwoord.

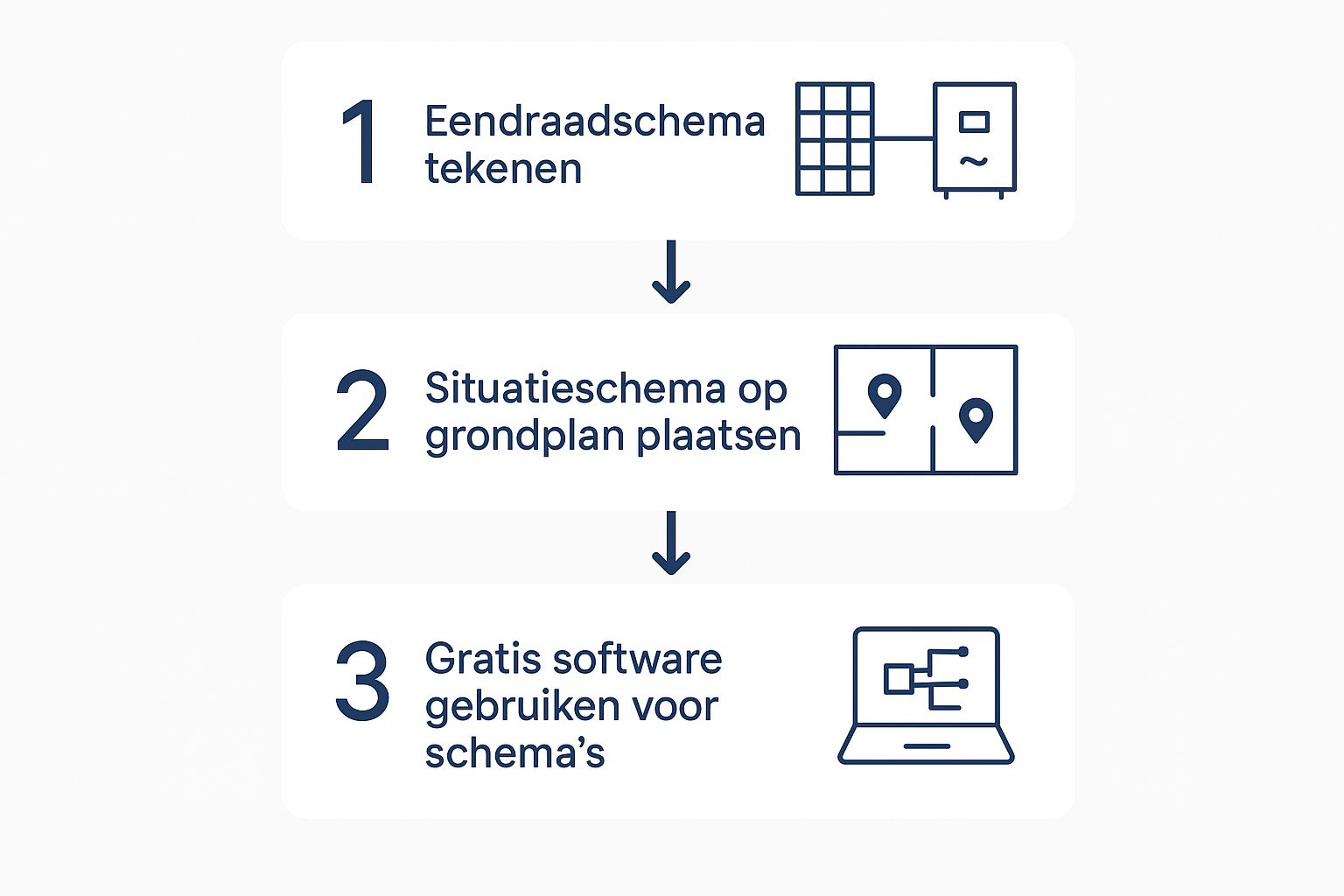

Deze infographic laat mooi zien hoe de twee schema's in elkaar passen.

U start met de technische tekening (het eendraadschema), bepaalt vervolgens de fysieke locaties (het situatieschema) en werkt het geheel digitaal uit voor een professioneel dossier.

Het eendraadschema praktisch uitgetekend

Precisie is alles bij het eendraadschema. Begin bij de bron: de zonnepanelen. Vermeld duidelijk hoeveel panelen er per string zijn. Van daaruit tekent u de lijn naar de DC-werkschakelaar en door naar de omvormer, met vermelding van merk, type en vermogen.

Daarna volgt het AC-gedeelte. Dit is de verbinding van de omvormer naar de zekeringkast. Duid de specifieke automaat en de differentieelschakelaar aan die de installatie beveiligen. Vergeet ook niet om de kabeltypes en -diameters correct te noteren. Dit zijn details waar een keurder onmiddellijk naar kijkt.

Een klassieker waar het vaak misloopt, is het verschil tussen een monofasige en een driefasige aansluiting. Bij monofase tekent u één fasedraad (L) en een nuldraad (N). Bij een driefasige installatie moeten er drie fasedraden (L1, L2, L3) en een nuldraad naar de omvormer gaan. Controleer uw type aansluiting dus heel goed voor u begint te tekenen.

Software voor een professioneel resultaat

Natuurlijk kunt u met een lat en een potlood aan de slag, en een nette, handgetekende schets kan volstaan. Maar eerlijk is eerlijk: met de juiste software ziet uw installatie zonnepanelen schema er meteen een stuk professioneler uit en verkleint u de kans op slordigheidsfouten.

Er zijn heel wat tools op de markt, van laagdrempelig tot zeer gespecialiseerd. Sommige programma’s zijn specifiek ontworpen voor elektrische schema’s en bevatten zelfs kant-en-klare bibliotheken met de officiële AREI-symbolen. Dat bespaart u een hoop opzoekwerk.

Vergelijking van software voor elektrische schema's

Een praktische vergelijking van populaire tools om zelf uw schema's te tekenen, inclusief hun voor- en nadelen.

Tool/Software	Gebruiksgemak	Functionaliteiten voor zonnepanelen	Kostprijs
[Trikker](https://www.trikker.be/)	Zeer gebruiksvriendelijk, specifiek voor Belgische huisinstallaties.	Bevat alle AREI-symbolen en is ideaal voor eendraad- en situatieschema's.	Gratis basisversie, betalende Pro-versie
[QElectroTech](https://qelectrotech.org/)	Matig, vereist enige technische kennis.	Uitgebreide symbolenbibliotheek, zeer flexibel maar minder intuïtief.	Volledig gratis (open source)
Microsoft Visio	Eenvoudig, werkt met templates.	Vereist het importeren of zelf tekenen van specifieke elektrische symbolen.	Betalend (onderdeel van Microsoft 365)

Door een van deze tools te gebruiken, bent u zeker van een schema dat niet alleen overzichtelijk is, maar ook voldoet aan de standaarden die een keurder verwacht.

Deze gids, gepubliceerd door Paul, is bedoeld om u inzicht te geven. Voor een gegarandeerd correct en keuringsklaar schema staan de experts van Sun4Power, gewapend met de nodige certificaten, voor u klaar. Contacteer ons via info@sun4power.be of 0498114444 voor professioneel advies.

Veelgemaakte fouten in schema’s en hoe u ze vermijdt

Een kleine fout op papier kan in de praktijk uitgroeien tot een groot en duur probleem. Een slordig of incorrect installatie zonnepanelen schema is niet alleen een garantie voor een afkeuring tijdens de AREI-keuring, maar kan ook ronduit onveilige situaties creëren of uw energieopbrengst kelderen. Het is helaas de achilleshiel van heel wat doe-het-zelfprojecten.

Door de jaren heen hebben we bij Sun4Power talloze schema's de revue zien passeren. Die ervaring leert ons dat bepaalde fouten steeds weer terugkomen. Beschouw de volgende punten als uw persoonlijke checklist om te zorgen dat uw plan van A tot Z klopt.

Fouten die we te vaak tegenkomen

Een van de meest gemaakte, en gevaarlijkste, fouten is een onduidelijke of foutieve aarding. De aarding (PE) van de panelen, de montagestructuur én de omvormer moet perfect in orde zijn en glashelder op het schema aangeduid worden. Dit is een cruciaal veiligheidspunt waar elke keurder als eerste naar kijkt.

Een andere klassieker is het simpelweg vergeten van de verplichte DC-scheider, ook wel werkschakelaar genoemd, tussen de panelen en de omvormer. Deze schakelaar is onmisbaar om het DC-circuit volledig spanningsvrij te kunnen maken voor onderhoud of in noodgevallen. De afwezigheid ervan leidt zonder pardon tot een rood keuringsverslag.

De duivel zit echt in de details. Denk aan een verkeerd type differentieelschakelaar: een type AC intekenen waar een type A of zelfs B vereist is. We zien het vaker dan je denkt, en het brengt de veiligheid rechtstreeks in gevaar.

Houd ook de volgende struikelblokken scherp in de gaten:

• Verkeerde kabeldiameters: Zowel de DC- als de AC-kabels moeten de juiste dikte hebben, berekend op basis van de stroomsterkte en de afstand. Te dunne kabels worden warm, wat brandgevaar met zich meebrengt.

• Onvolledige stringinformatie: Het schema moet exact specificeren hoeveel panelen er per string zijn aangesloten en wat het vermogen van de omvormer is. Vage of ontbrekende informatie wordt niet geaccepteerd.

• Foutieve symbolen: Gebruik consequent de gestandaardiseerde symbolen uit het AREI. Eigen creatieve interpretaties zorgen alleen maar voor verwarring en een zekere afkeuring.

De zonne-energiemarkt groeit razendsnel. Recent nog installeerde Vlaanderen 339 megawatt aan omvormervermogen, verdeeld over maar liefst 31.787 installaties, zo blijkt uit cijfers van het Vlaamse Energie- en Klimaatagentschap (VEKA). Dat toont wel aan hoe belangrijk nauwkeurigheid is, want achter elk van die installaties hoort een perfect schema te zitten. U kunt meer lezen over de installatiecijfers en trends in Vlaanderen.

De oplossing: een professionele controle

De beste manier om deze valkuilen te ontwijken? Laat uw schema opstellen of op z'n minst controleren door een erkend installateur. Bij Sun4Power, gepubliceerd door Paul, beschikken we over alle nodige certificaten om u een correct en keuringsklaar schema te bezorgen. Een professioneel oog ziet de zwakke plekken meteen en garandeert dat uw installatie veilig, efficiënt en volledig volgens de regels is.

Voorkom problemen achteraf en zorg voor zekerheid. Contacteer ons via info@sun4power.be of bel naar 0498114444.

Klaarstomen voor de AREI-keuring

Met een kraaknet en volledig installatie zonnepanelen schema op zak, ben je al een heel eind op de goede weg. Maar de eindmeet is pas echt in zicht na een positief keuringsverslag. De AREI-keuring is de allerlaatste, maar cruciale, horde die bepaalt of je installatie veilig is en officieel in dienst mag worden genomen. Een goede voorbereiding is hierbij dan ook geen overbodige luxe.

Vergis je niet: de keurder komt niet enkel voor je schema's. Zorg ervoor dat je op de dag zelf een compleet dossier kan voorleggen. Geloof me, het administratieve luik is minstens even belangrijk als de technische installatie zelf.

Naast je eendraad- en situatieschema moet je de volgende documenten absoluut bij de hand hebben:

• Technische fiches: Van zowel de zonnepanelen als de omvormer. Deze documenten tonen aan dat de materialen die je hebt gebruikt, voldoen aan alle wettelijke normen.

• CE-conformiteitsverklaring: Dit is een verklaring van de fabrikant die bevestigt dat de omvormer beantwoordt aan de strenge Europese veiligheids- en producteisen.

• Handleidingen: Zorg dat de installatiehandleiding van de omvormer beschikbaar is voor de inspecteur.

Hoe verloopt de inspectie in de praktijk?

De inspecteur gebruikt jouw schema’s als zijn of haar routeplan tijdens de fysieke controle van de installatie. Hij of zij zal de theorie (je tekeningen) nauwgezet vergelijken met de praktijk (de uitgevoerde werken). Elk detail, hoe klein ook, moet kloppen.

Een van de eerste en belangrijkste controlepunten is altijd de aarding. De keurder pakt zijn meettoestel erbij en controleert de continuïteit van de aarding, vanaf de metalen draagstructuur van de panelen tot aan de aardingsonderbreker in de meterkast. Die verbinding moet perfect in orde zijn, zonder onderbrekingen en met een voldoende lage weerstand. Een mankement aan de aarding betekent gegarandeerd een rood keuringsverslag.

Uit ervaring weet ik dat een veelgemaakte fout de kabeldiameters in de meterkast zijn. Ze komen vaak niet overeen met wat er op het schema staat. Controleer dubbel en dik dat de kabels die je gebruikt voor de automaat en de differentieelschakelaar exact de dikte hebben die je hebt ingetekend.

Daarna volgt een grondige inspectie van de meterkast. Is de correcte automaat geïnstalleerd? Is de juiste differentieelschakelaar (meestal type A, 30mA) geplaatst, exact zoals op het schema? Is alle bekabeling netjes en veilig weggewerkt? En zijn alle componenten voorzien van de juiste labels? Een propere en duidelijk uitgevoerde meterkast geeft meteen een goede indruk en getuigt van vakmanschap. Wil je alle specifieke eisen nog eens overlopen? Duik dan zeker in onze uitgebreide gids over de AREI-keuring voor zonnepanelen.

Een vlotte keuring staat of valt met nauwkeurigheid en een ijzersterke voorbereiding. Dit artikel werd gepubliceerd door Paul van Sun4Power. Met onze certificaten en jarenlange ervaring garanderen we een installatie die vlekkeloos door de keuring komt. Contacteer ons gerust voor professionele begeleiding via info@sun4power.be of op 0498114444.

Nog vragen over zonnepanelen schema's? Hier zijn de antwoorden

Een installatieschema voor zonnepanelen kan er op het eerste gezicht best complex uitzien. Dat is normaal. Bij Sun4Power krijgen we dagelijks vragen over dit technische document, en daarom hebben we de meest voorkomende hier voor u gebundeld. Zo bent u meteen mee.

Is zo'n schema nu echt verplicht voor elke installatie?

Ja, zonder enige uitzondering. In België bent u wettelijk verplicht om voor elke nieuwe of grondig gewijzigde elektrische installatie – en dus ook voor zonnepanelen – een eendraadschema en een situatieschema te laten opstellen. Zonder deze documenten krijgt u geen groen licht bij de AREI-keuring.

Beschouw dit niet zomaar als papierwerk. Het is een fundamentele garantie voor de veiligheid en correcte werking van uw systeem. De keurder gebruikt uw schema's als een soort checklist om na te gaan of alles volgens de regels is aangesloten.

Welke differentieelschakelaar moet er komen?

In de meeste gevallen wordt er voor de kring van de zonnepanelen een aparte aardlekschakelaar van 30mA type A geïnstalleerd. Dit type is ontworpen om te beschermen tegen de meest courante foutstromen bij residentiële installaties.

Maar er is een belangrijke ‘maar’. Afhankelijk van de omvormer die u kiest, kan een type B differentieel vereist zijn. Die biedt een uitgebreidere bescherming, ook tegen zuivere gelijkstroomlekken die sommige moderne omvormers kunnen genereren. Het schema moet glashelder aangeven welk type er geplaatst is, en de technische fiche van de omvormer heeft hierin altijd het laatste woord.

De keuze voor de juiste differentieelschakelaar is cruciaal voor de veiligheid. Een verkeerd type kan de bescherming tegen elektrocutie onderbreken en leidt gegarandeerd tot een afkeuring van uw installatie.

Wat als ik later mijn installatie wil uitbreiden? Moet het schema dan aangepast worden?

Absoluut, en dat is zelfs verplicht. Voegt u panelen toe, vervangt u de omvormer of plaatst u een thuisbatterij? Dan wijzigt de elektrische opzet van uw systeem. Het eendraad- en situatieschema moeten dan worden aangepast om de nieuwe, actuele situatie correct weer te geven.

Na zo'n aanpassing is een herkeuring door een erkend organisme trouwens ook wettelijk verplicht. De inspecteur zal dan controleren of de werken zijn uitgevoerd zoals aangegeven op de bijgewerkte schema's.

Wie mag zo'n schema eigenlijk tekenen?

In theorie mag u dit zelf doen, zolang het maar volledig en correct is volgens de strenge AREI-normen. In de praktijk vraagt dit echter een diepgaande kennis van elektrische symbolen en voorschriften die de meeste mensen niet hebben.

De makkelijkste en veiligste weg is om dit over te laten aan een erkend installateur zoals Sun4Power. Onze experts, onder leiding van Paul, stellen dagelijks schema’s op en kennen de finesses door en door. Met onze certificaten als bewijs van bekwaamheid, vermijden we problemen bij de keuring en garanderen we een vlotte opstart van uw installatie.

Zit u toch nog met een vraag of wilt u absolute zekerheid over uw schema? Neem gerust contact op via info@sun4power.be of bel ons op 0498114444.

---
