Aansluiten omvormer zonnepanelen: complete stappenplan voor installatie

Een omvormer correct aansluiten is dé sleutel om de gelijkstroom (DC) van je zonnepanelen om te zetten in bruikbare wisselstroom (AC) voor je woning. Een klus die je niet licht mag opvatten. Een degelijke voorbereiding is het halve werk en zorgt ervoor dat je veilig en efficiënt te werk gaat, dure fouten vermijdt en het maximale uit je installatie haalt. Gepubliceerd door Paul.

Alles begint met een goede voorbereiding

Een succesvolle installatie start niet met het vastschroeven van de omvormer, maar met een doordacht plan. Wie overhaast begint zonder het juiste materiaal of de nodige kennis, vraagt om problemen. Dat kan gaan van een lagere opbrengst tot ronduit gevaarlijke situaties. Neem dus de tijd om alles goed voor te bereiden voordat je ook maar één kabel vastmaakt.

De omvormer is echt het hart van je hele zonne-energiesysteem; de brug tussen de opgewekte stroom van je panelen en de stopcontacten in huis. Een vlekkeloze installatie garandeert dat die omzetting met minimaal verlies gebeurt. Wil je daar meer over weten? Lees dan zeker onze gids over wat een omvormer is en hoe die precies werkt.

Waarop moet u letten vóór de installatie?

De keuze van de locatie voor je omvormer is een van de eerste en meest cruciale beslissingen. Een slecht gekozen plek kan de levensduur van het toestel drastisch inkorten en de prestaties negatief beïnvloeden.

De ideale locatie voldoet aan een paar belangrijke criteria:

• Goede ventilatie: Een omvormer produceert warmte tijdens het werk. Zorg voor minstens 30 tot 50 cm vrije ruimte aan alle kanten. Zo kan de lucht goed circuleren en voorkom je oververhitting.

• Bescherming tegen de elementen: Plaats de omvormer altijd binnen. Een garage, technische ruimte of een goed verluchte zolder zijn perfect. Vermijd absoluut direct zonlicht, vocht en stof.

• Vlotte bereikbaarheid: Zorg ervoor dat je makkelijk bij de omvormer kan voor onderhoud of om het display af te lezen. Je wilt niet op een ladder moeten klauteren telkens je iets wilt checken.

We zien steeds krachtigere zonne-installaties verschijnen, en dat maakt een perfecte aansluiting alleen maar belangrijker. Een professionele aanpak garandeert niet alleen de hoogste opbrengst, maar ook de veiligheid van je huis en gezin.

De trend is duidelijk: zonne-energie in België wordt steeds populairder en krachtiger. In Vlaanderen alleen al werden in de eerste tien maanden van een recent jaar maar liefst 40.569 nieuwe zonnepaneleninstallaties aangesloten, goed voor een totaal omvormervermogen van 423,2 megawatt. De gemiddelde installatie groeide zelfs naar 10,43 kilowatt. Een perfecte illustratie van waarom een vakkundige installatie geen luxe is. Meer details over deze trends in zonne-energie in Vlaanderen vind je hier.

Het juiste gereedschap en materiaal bij de hand

Een goede voorbereiding betekent ook: al je materiaal en gereedschap klaarleggen. Er is niets zo frustrerend als midden in een klus moeten stoppen omdat je een specifieke kabel of tang mist. Zorg er dus voor dat je alles bij de hand hebt.

Hieronder staat een praktische checklist om je op weg te helpen. Dit is de basisuitrusting voor een vlotte en veilige installatie.

Checklist materialen en gereedschapEen praktisch overzicht van alles wat u nodig heeft voor een succesvolle installatie van uw omvormer.

Categorie	Onderdeel of gereedschap	Belangrijke specificaties
Hoofdcomponenten	Omvormer	Correct model, afgestemd op het vermogen (Wp) van je zonnepanelen.
Bekabeling	DC-solarkabel (meestal 4 of 6 mm²)	UV-bestendig, dubbel geïsoleerd.
	AC-kabel (bv. XVB)	Adersectie afhankelijk van vermogen en afstand tot de zekeringkast.
Beveiliging	Automaat (zekering)	Kaliber afgestemd op het AC-vermogen van de omvormer.
	Differentieelschakelaar (verliesstroom)	Meestal type A (300mA) voor de kring, tenzij fabrikant anders voorschrijft.
	DC-werkschakelaar (optioneel extern)	Vereist om de DC-zijde veilig spanningsvrij te maken.
Montage	Schroeven en pluggen	Geschikt voor het type muur (baksteen, beton, gyproc).
Gereedschap	Boormachine	Voor het bevestigen van de montagebeugel.
	Schroevendraaierset	Zowel platte als kruiskop, idealiter geïsoleerd (VDE).
	Striptang & kniptang	Voor het correct strippen en knippen van kabels.
	Krimptang voor MC4-connectoren	Essentieel voor een waterdichte en veilige DC-verbinding.

Met deze lijst ben je al een heel eind op weg. Controleer altijd de handleiding van je specifieke omvormer voor eventuele bijkomende vereisten.

Bij Sun4power, gepubliceerd door Paul, hechten we enorm veel waarde aan een correcte en veilige installatie, ondersteund door onze certificaten. Heb je na het lezen nog vragen of wil je advies voor jouw specifieke situatie? Aarzel dan niet en neem contact op via info@sun4power.be of bel ons op 0498114444.

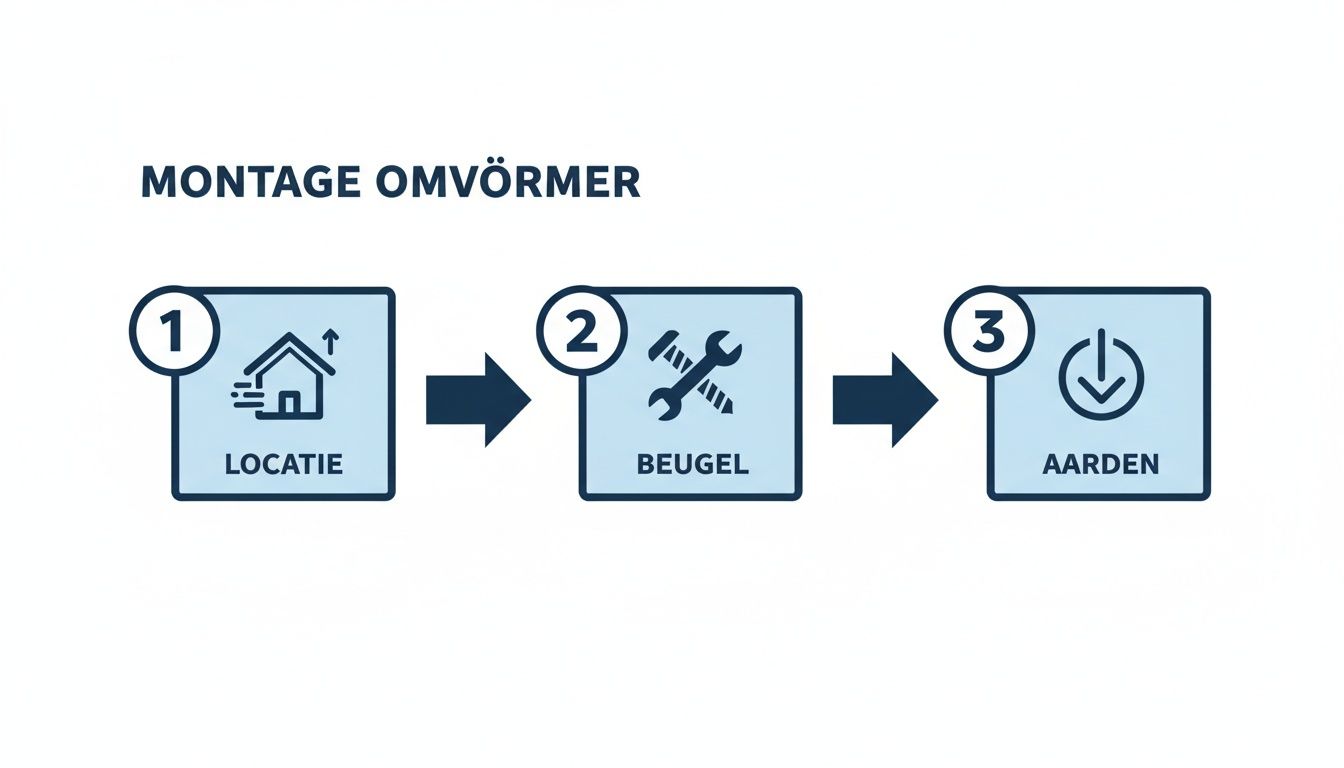

De omvormer correct monteren en aarden

De montage en aarding van uw omvormer zijn meer dan zomaar een klusje. Het zijn de stappen die de veiligheid en efficiëntie van uw hele zonne-installatie bepalen. Een slordige montage kan leiden tot oververhitting, en een foute aarding creëert ronduit levensgevaarlijke situaties. Beschouw dit dus als het fundament van uw installatie – het verdient uw volle aandacht.

Alles begint met de juiste plek. Zoals we eerder bespraken, is een koele, droge en goed geventileerde ruimte, ver weg van direct zonlicht, de beste keuze. Denk aan een garage, een technische ruimte of een goed verluchte zolder. Zodra u de locatie hebt, is het tijd voor de montagebeugel. Onderschat dit niet: die beugel draagt het volledige gewicht van de omvormer, en dat kan makkelijk oplopen tot meer dan 15 kg.

Bevestig de beugel aan een stevige, massieve muur – baksteen of beton zijn ideaal. Gebruik de juiste schroeven en pluggen voor dat type muur, want hier wilt u geen risico's nemen. Zorg ervoor dat de beugel perfect waterpas hangt. Dat is niet alleen voor het zicht, maar het garandeert ook dat de omvormer later vlot en veilig kan worden ingehaakt en vastgezet.

Ruimte om te ademen

Een klassieke beginnersfout: de omvormer te dicht tegen het plafond of andere objecten monteren. Een omvormer is een harde werker die warmte produceert. Die warmte moet weg kunnen, anders gaat de efficiëntie drastisch omlaag.

Houd als vuistregel deze minimale afstanden aan voor een goede luchtcirculatie:

• Boven de omvormer: minstens 50 cm vrije ruimte.

• Onder de omvormer: ook minstens 50 cm vrijhouden. Dit heeft u sowieso nodig om de kabels comfortabel aan te sluiten.

• Aan de zijkanten: hou minstens 30 cm afstand.

Deze marges zijn geen luxe, maar pure noodzaak. Een omvormer die te warm wordt, schakelt zichzelf terug in vermogen om schade te voorkomen. Het resultaat? U verliest kostbare opbrengst van uw panelen.

Het correct aarden van de omvormer en de zonnepanelen is geen suggestie, maar een absolute eis van het AREI. Het is de levensverzekering van uw installatie: het beschermt u tegen elektrische schokken en uw apparatuur tegen schade bij blikseminslag of overspanning.

Na de montage komt de allerbelangrijkste veiligheidsstap: de aarding. Dit zorgt ervoor dat eventuele lekstromen veilig de aarde in vloeien, in plaats van door u of uw toestellen. Het is een fundamenteel onderdeel bij het aansluiten van de omvormer voor uw zonnepanelen.

De aarding uitvoeren volgens het boekje (AREI)

Een correcte aarding is het sluitstuk van elke veilige elektrische installatie in België. Voor uw zonnepanelen betekent dit concreet dat zowel het metalen frame van de omvormer als de frames van de panelen zelf een ononderbroken verbinding moeten hebben met de hoofdaardingsrail in uw meterkast.

Zo pakt u het correct aan:

1. Vind het aardingspunt: Elke omvormer heeft een specifiek punt voor de aarding, duidelijk gemarkeerd met het bekende aardingssymbool (⏚).

2. Sluit de aardingskabel aan: Neem een geel-groene VOB-aardingskabel met de juiste dikte (de sectie moet doorgaans minimaal 6 mm² zijn). Maak deze kabel stevig vast aan het aardingspunt van de omvormer.

3. Breng de kabel naar de meterkast: Leid de aardingskabel van de omvormer rechtstreeks naar uw elektrische verdeelkast.

4. Verbind met de aardingsrail: Sluit het andere uiteinde van de kabel aan op een vrije klem van de hoofdaardingsrail. Controleer of de verbinding goed vastzit – een los contact is waardeloos.

Een perfect uitgevoerde aarding is cruciaal voor een groen licht bij de keuring. Zonder dit zal uw installatie nooit goedgekeurd worden. Dit is een klus waarbij precisie en kennis van de AREI-normen het verschil maken.

Dit artikel wordt u aangeboden door Paul van Sun4power. Wij zijn trots op onze certificaten en onze expertise. Twijfelt u over de montage of aarding van uw systeem? Neem dan geen risico's. Contacteer ons voor professioneel advies via info@sun4power.be of bel ons op 0498114444.

De DC-bekabeling: van de panelen naar de omvormer

De DC-kabels zijn de levensaders van uw zonne-installatie. Zij transporteren de kostbare gelijkstroom (DC) die uw panelen opwekken rechtstreeks naar het hart van uw systeem: de omvormer. Hier kunt u absoluut geen bochten afsnijden; een correcte en veilige aanleg is cruciaal voor zowel de prestaties als de brandveiligheid.

Het traject van het dak tot de omvormer vraagt om precisie en een doordacht plan. Het is veel meer dan gewoon een kabel trekken. U creëert een duurzame en veilige verbinding die decennialang moet meegaan en is een fundamentele stap om de omvormer van uw zonnepanelen correct aan te sluiten.

Strings correct configureren en identificeren

Zonnepanelen worden in serie geschakeld tot zogenaamde 'strings'. Vergelijk het met batterijen in serie: de spanning (Volt) van elk paneel telt op tot een totale stringspanning. Het is dan ook van het grootste belang dat u de plus- (+) en minkabel (-) van elke string perfect identificeert en die polariteit aanhoudt tot aan de omvormer.

Een vergissing is snel gemaakt. Wisselt u plus en min om, dan zal de omvormer in het beste geval een foutmelding geven en weigeren op te starten. In het slechtste geval kan het leiden tot onherstelbare schade. Een simpele vuistregel: gebruik altijd rood gemarkeerde kabels voor de pluspool en zwart voor de minpool. Zo voorkomt u verwarring. Voor een gedetailleerde gids kunt u een waterdicht schema voor de bekabeling van uw zonnepanelen raadplegen.

Voordat u de DC-kabels aansluit, moet de omvormer zelf natuurlijk perfect gemonteerd zijn.

Deze afbeelding toont de essentie: een doordachte locatie, een stevige montage en een correcte aarding vormen het fundament voor een veilige installatie.

Kabels veilig en lekvrij door het dak voeren

Een van de meest kritieke momenten van de hele installatie: de kabels van buiten naar binnen brengen. Een slecht uitgevoerde dakdoorvoer staat garant voor lekkages en de bijhorende waterschade. Vermijd dus te allen tijde om zomaar een gat te boren zonder de juiste afdichting.

Gelukkig zijn er uitstekende, professionele oplossingen voorhanden:

• Ongebruikte schouw: Heeft u een schoorsteen die niet meer dient? Dan is dat vaak de eenvoudigste en veiligste route om uw kabels naar binnen te leiden.

• Speciale dakdoorvoer: Er bestaan specifieke dakpannen of doorvoersystemen (denk aan een Ubbink Solar dakdoorvoer) die een volledig waterdichte afdichting garanderen.

• Langs de gevel: U kunt de kabels ook in een UV-bestendige buis langs de buitengevel leiden en op een geschikte, beschutte plek naar binnen boren.

Welke methode u ook kiest, zorg er altijd voor dat de kabels buiten in een beschermende buis zitten. Zo zijn ze beschermd tegen slijtage door weer, wind en UV-straling.

Het correct krimpen van MC4-connectoren is geen detail, maar een absolute vereiste. Een slecht gekrimpte connector is een potentieel brandgevaar door de vorming van een vlamboog en leidt onvermijdelijk tot prestatieverlies.

De kunst van de perfecte MC4-verbinding

Aan het einde van uw DC-kabels komen de MC4-connectoren. Deze gestandaardiseerde stekkers zorgen voor een veilige en waterdichte verbinding met de omvormer. Het correct bevestigen ervan is echt precisiewerk.

Gebruik hiervoor altijd een gespecialiseerde MC4-krimptang. Een gewone combinatietang gebruiken is uit den boze. Die drukt de contacten plat en zorgt voor een onbetrouwbare verbinding met een hoge weerstand. Dat leidt niet enkel tot energieverlies, maar kan ook oververhitting en in het ergste geval brand veroorzaken. Een goede krimp zorgt voor een gasdichte verbinding die corrosie en storingen op lange termijn voorkomt.

De onmisbare DC-werkschakelaar

Veiligheid staat voorop, punt. Daarom is een DC-werkschakelaar, ook wel een DC-lastscheider genoemd, een essentieel onderdeel van elke installatie. Veel moderne omvormers hebben deze schakelaar al ingebouwd, maar soms is een externe schakelaar nodig of wenselijk.

Deze schakelaar plaatst u tussen de zonnepanelen en de omvormer. Met één simpele handeling kunt u de stroomtoevoer van de panelen volledig onderbreken. Dat is onmisbaar om veilig onderhoud te kunnen plegen aan de omvormer. Vergeet niet: zolang er daglicht is, staat er zonder deze schakelaar een potentieel dodelijke spanning op de kabels. Controleer dus altijd of uw installatie correct kan worden vrijgeschakeld voordat u ook maar één schroef aanraakt.

Dit artikel is u aangeboden door Paul van Sun4power. Wij zijn trots op onze certificaten en onze expertise in veilige en efficiënte zonne-energie-installaties. Voor vragen of een professionele installatie kunt u ons bereiken via info@sun4power.be of op het nummer 0498114444.

De omvormer verbinden met de meterkast: de AC-aansluiting

De gelijkstroom van je panelen is nu omgezet naar bruikbare wisselstroom (AC). De allerlaatste, en misschien wel meest kritische, stap is die stroom veilig naar je meterkast te brengen. Deze AC-verbinding is de brug tussen je zonnepanelen en de rest van je woning. Een correcte aansluiting is niet alleen essentieel voor de werking, maar ook een absolute must om door de AREI-keuring te geraken.

Laat er geen misverstand over bestaan: de omvormer moet altijd op een aparte, eigen kring worden aangesloten. Je kunt hem dus niet zomaar in een bestaand stopcontact pluggen. Deze aparte kring zorgt ervoor dat het vermogen van je installatie het net niet overbelast en dat je de zonnepanelen apart kunt uitschakelen zonder de rest van je huis zonder stroom te zetten.

Deze kring krijgt zijn eigen automaat (zekering) en, in de meeste gevallen, een aparte differentieelschakelaar. Dit is een fundamentele veiligheidsmaatregel die je installatie én je woning beschermt tegen kortsluiting en overbelasting.

De juiste kabeldikte: een cruciale keuze

Eén van de fouten die ik doe-het-zelvers het vaakst zie maken, is besparen op de dikte van de AC-kabel. Een te dunne kabel leidt tot onvermijdelijk spanningsverlies. Concreet betekent dit dat een deel van je zuurverdiende zonne-energie verloren gaat als warmte in de kabel, nog voor het je toestellen bereikt. Pure verspilling.

Welke kabeldikte je nodig hebt, hangt af van twee factoren:

• Het AC-vermogen van je omvormer: Hoe meer vermogen, hoe dikker de kabel moet zijn.

• De afstand tot de meterkast: Een langere kabel zorgt voor meer weerstand en dus meer verlies.

Voor de meeste installaties bij woningen in België zal je uitkomen op een XVB-kabel van 3G2.5 of 3G4. De "3G" staat voor de drie geleiders (fase, nul en aarding), terwijl "2.5" of "4" de doorsnede in mm² aangeeft.

Een gouden regel in de praktijk is om het spanningsverlies over de AC-kabel onder de 1% te houden. Een goede installateur berekent dit altijd tot achter de komma om je opbrengst te maximaliseren.

Een kabel van 2.5 mm² kan volstaan voor kleinere omvormers en korte afstanden. Maar zodra je boven de 4 kW vermogen gaat of een afstand van meer dan 15 à 20 meter moet overbruggen, is een 4 mm² kabel vaak de verstandigste en op termijn rendabelste keuze. Bij twijfel? Neem de dikkere kabel. Het kleine prijsverschil verdien je dubbel en dik terug door het vermeden opbrengstverlies.

De AC-kabel correct aansluiten

Het fysieke aansluitwerk vraagt om precisie. Eerste en belangrijkste regel: zet de stroomkring waarop je werkt volledig uit in de meterkast. Veiligheid komt altijd op de eerste plaats! Om de verbinding efficiënt en veilig te maken, is het cruciaal om te weten wat krachtstroom precies inhoudt, inclusief 1-fase- en 3-faseaansluitingen en wat de impact ervan is op jouw situatie.

De kabel zelf sluit je aan op drie punten, zowel in de omvormer als in de meterkast:

• Fase (L): De stroomvoerende draad, meestal bruin of zwart.

• Nuldraad (N): De blauwe draad die de stroom terugvoert.

• Aarding (PE): De geel-groene draad, je belangrijkste beveiliging tegen lekstromen.

Raadpleeg altijd de handleiding van je omvormer voor de exacte positie van de aansluitklemmen. Strip de draden net ver genoeg voor een stevig contact, maar vermijd blootliggend koper. Draai de schroeven van de klemmen goed vast; een los contact is een gekende oorzaak van oververhitting en brandgevaar.

Voldoen aan de AREI-eisen voor de keuring

De Belgische wetgeving, het Algemeen Reglement op de Elektrische Installaties (AREI), laat weinig ruimte voor interpretatie. Om een groen licht te krijgen van de keurder, moet je AC-aansluiting aan een paar duidelijke normen voldoen.

Een sleutelelement hierin is de differentieelschakelaar (ook wel verliesstroomschakelaar genoemd). Het AREI eist dat de kring van de omvormer beschermd wordt door een type A differentieel van maximaal 300mA. Hoewel een aparte differentieel niet in elke situatie verplicht is (bijvoorbeeld als er al een geschikte hoofddifferentieel is), raden we het altijd aan. Het zorgt voor een overzichtelijk en veiliger systeem.

De waarde van de automaat (bijvoorbeeld 20A of 25A) moet dan weer perfect afgestemd zijn op het maximale vermogen van de omvormer én de gebruikte kabel. Een te zware automaat biedt onvoldoende bescherming, terwijl een te lichte automaat onnodig zal afslaan op zonnige dagen.

Zit je nog met vragen over jouw specifieke AC-aansluiting of laat je de installatie liever over aan een professional? Neem gerust contact op met Paul van Sun4power. Dankzij onze certificaten ben je zeker van een veilige en conforme installatie. Stuur een mailtje naar info@sun4power.be of bel ons op 0498114444.

Monitoring opzetten en uw installatie aanmelden bij Fluvius

De omvormer hangt en de panelen liggen op het dak. Technisch is het werk bijna af, maar een moderne installatie is pas écht compleet als u de prestaties ervan ook in detail kunt volgen. Het instellen van de monitoring is dan ook geen extraatje, maar een cruciaal onderdeel van slim energiebeheer. U ziet er meteen mee wat uw panelen opbrengen en spoort eventuele problemen veel sneller op.

Vandaag de dag heeft zowat elke omvormer een ingebouwde communicatiemodule. Die maakt verbinding met het internet, meestal via uw wifinetwerk of, nog beter, met een stabiele LAN-kabel. Installeer de app van de fabrikant op uw smartphone of tablet en u volgt de productie live, waar u ook bent.

De omvormer online brengen

Het verbinden van de omvormer is doorgaans kinderspel. U volgt gewoon de stappen in de handleiding: uw wifinetwerk kiezen en het wachtwoord ingeven. Een stabiele verbinding is hierbij wel essentieel. Een zwak wifisignaal zorgt voor gaten in uw data. Als uw omvormer ver van de router hangt, is een bekabelde LAN-verbinding de meest betrouwbare oplossing.

Zodra alles online is, ziet u meteen de actuele opbrengst en de totalen per dag, maand en jaar. Geloof me, die data zijn goud waard.

Uw productiegegevens bijhouden is veel meer dan een leuke gimmick. Het laat u toe om uw verbruik af te stemmen op de zonuren. Zo maximaliseert u uw zelfverbruik en wordt u minder afhankelijk van het net.

Dat inzicht wordt alleen maar belangrijker. Wist u dat zonne-energie in België in een recent recordjaar goed was voor maar liefst 10,1 terawattuur? Dat is 21 procent meer dan het jaar voordien. Gedurende meer dan 16,2 procent van de tijd dekten hernieuwbare bronnen zelfs minstens de helft van de energievraag. Dankzij de monitoring die u nu instelt, kunt u optimaal van die pieken profiteren. Lees meer over de groei van zonne-energie in België.

De administratieve stap: aanmelding bij Fluvius

Met een werkende en gemonitorde installatie volgt de laatste, maar wettelijk verplichte horde: de aanmelding bij netbeheerder Fluvius. Deze stap is cruciaal om uw installatie officieel te registreren. Zonder correcte aanmelding bent u niet in orde met de wet en riskeert u zelfs boetes.

Het aanmeldproces verloopt volledig online via de website van Fluvius. Zorg dat u een paar belangrijke documenten bij de hand hebt, dat werkt een stuk vlotter.

Checklist voor uw Fluvius-aanmelding:

• Het positieve keuringsverslag: Hét bewijs, opgesteld door een erkend keuringsorganisme, dat uw installatie veilig is en voldoet aan de AREI-normen.

• Het eendraadschema: Een gedetailleerd technisch plan van uw elektrische installatie, inclusief de nieuwe kring voor de zonnepanelen.

• Technische fiches: De specificatiebladen van uw zonnepanelen en de omvormer.

• Foto’s van de installatie: Duidelijke foto’s van de omvormer, de zekeringkast en de productiesticker op de omvormer zelf.

Belangrijk: u moet de aanmelding afronden binnen 30 dagen na de keuring. Een veelgemaakte fout die voor vertraging zorgt, is het uploaden van onvolledige of onduidelijke documenten. Zorg er dus voor dat uw scans of foto’s scherp en goed leesbaar zijn.

Bij Sun4power, gepubliceerd door Paul, weten we uit ervaring dat dit administratieve proces soms wat kan afschrikken. Daarom begeleiden we onze klanten vaak via een online Zoom-sessie om de aanmelding samen vlekkeloos te doorlopen. Met onze certificaten garanderen we niet alleen een technisch perfecte installatie, maar ook een zorgeloze afhandeling van het papierwerk. Hulp nodig? Contacteer ons via info@sun4power.be of op 0498114444.

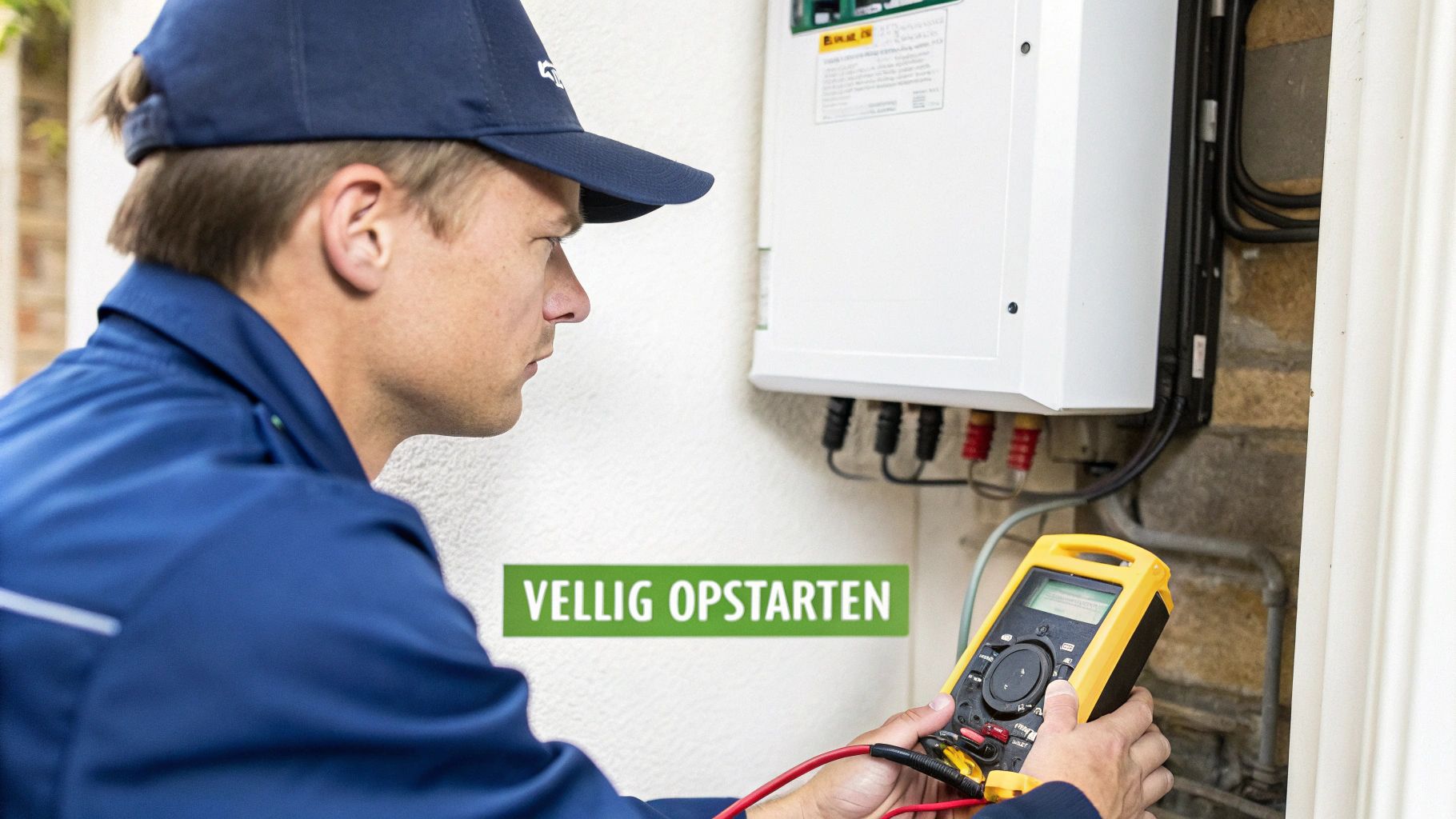

De installatie veilig testen en in bedrijf stellen

De kabels zijn aangesloten, de monitoring is ingesteld en de omvormer hangt netjes aan de muur. Het lijkt alsof uw zonne-installatie klaar is om te produceren, maar dit is hét moment om juist niet overhaast te werk te gaan. De laatste inspecties en de opstartprocedure zijn de allerbelangrijkste veiligheidsstappen van het hele proces. Een grondige controle nu garandeert niet alleen een correcte werking, maar verzekert ook dat uw systeem decennialang veilig blijft.

Voordat u ook maar één schakelaar omzet, begint u met een gedetailleerde visuele inspectie. Beschouw dit als uw eerste verdedigingslinie tegen veelvoorkomende installatiefouten. Loop alles nog een laatste keer na met een kritisch oog.

De finale checklist vóór de opstart

Controleer systematisch alle verbindingen die u hebt gemaakt. Zitten de MC4-connectoren van de DC-kabels goed vastgeklikt? U moet een duidelijke 'klik' horen. Zijn de schroeven van de AC- en aardingsklemmen in de omvormer en de meterkast stevig aangedraaid? Een los contact is een klassieke oorzaak van problemen en kan zelfs brandgevaar opleveren. Verifieer ook de continuïteit van de aarding, van het metalen frame van de omvormer tot aan de aardingsrail in de zekeringkast.

Pas daarna is het tijd om de multimeter erbij te pakken. Dit is geen stap die u mag overslaan.

• Open klemspanning (Voc): Met de DC-werkschakelaar uit, meet u de spanning van elke string. Deze waarde moet overeenkomen met de specificaties op de datasheet van uw zonnepanelen, vermenigvuldigd met het aantal panelen in die string.

• Kortsluitstroom (Isc): Een snelle meting van de stroomsterkte geeft zekerheid dat er geen fouten of kortsluitingen in de bekabeling zitten.

Wijken deze waarden significant af? Dan is er iets mis. Ga niet verder voordat u de oorzaak hebt gevonden en opgelost.

Het vergelijken van de gemeten Voc en Isc met de theoretische waarden van de fabrikant is uw laatste kans om bedradingsfouten op te sporen. Dit voorkomt potentieel ernstige en dure schade aan de omvormer bij het inschakelen.

De veilige opstartprocedure

Als alle controles groen licht geven, kunt u de installatie in bedrijf stellen. De volgorde is hierbij van het grootste belang om de gevoelige elektronica van de omvormer te beschermen.

De correcte opstartvolgorde is altijd:

1. Eerst AC inschakelen: Zet de nieuwe automaat voor de zonnepanelen in uw zekeringkast aan. De omvormer krijgt nu stroom van het net en zijn interne systemen starten op. Dit duurt meestal een minuutje.

2. Daarna DC activeren: Schakel de DC-werkschakelaar in. De omvormer detecteert de spanning van de zonnepanelen en zal na een korte synchronisatie met het net beginnen met het omzetten van zonne-energie.

Let goed op de indicatielampjes op de omvormer. Meestal ziet u een groen lampje dat constant brandt of rustig knippert, wat een normale werking aangeeft. Raadpleeg de handleiding voor de specifieke betekenis van de lampjes op uw model. Open ook de monitoring-app op uw smartphone om de eerste productiegegevens te controleren. Zo bevestigt u dat alles naar wens werkt.

Deze procedure is de laatste stap voor u de installatie aanmeldt voor de verplichte keuring. Meer over de specifieke eisen leest u in onze uitgebreide gids over de AREI-keuring voor zonnepanelen.

Dit artikel is gepubliceerd door Paul van Sun4power. Met onze certificaten garanderen we een veilige en professionele inbedrijfstelling. Voor advies of hulp kunt u ons bereiken via info@sun4power.be of 0498114444.

Nog vragen over het aansluiten van je omvormer?

Heb je na het lezen van deze gids nog wat specifieke vragen? Geen zorgen, dat is volkomen normaal. Hieronder geef ik antwoord op de vragen die we bij Sun4power het vaakst horen over het aansluiten van een omvormer.

Mag ik in België zelf een omvormer aansluiten?

Ja, dat mag absoluut. Je mag zowel de zonnepanelen als de omvormer zelf installeren.

Er is echter één heel belangrijke voorwaarde: de volledige installatie moet altijd gekeurd worden door een erkend organisme. Pas na een positief keuringsverslag mag je de installatie effectief in gebruik nemen. De keurder zal daarbij vooral kijken naar het eendraadschema en of je de AREI-normen tot op de letter gevolgd hebt.

Welke automaat heb ik nodig voor mijn omvormer?

Dat hangt volledig af van het maximale AC-uitgangsvermogen van je omvormer. Voor een typische installatie bij een woning kom je vaak uit op een automaat van 20A of 25A.

De juiste waarde moet je echter altijd berekenen. Je vindt de nodige specificaties en de aanbevolen kabeldikte terug in de installatiehandleiding van de omvormer zelf. Dit is geen punt waarop je wilt gokken.

Waarom is een DC-werkschakelaar verplicht?

Simpel gezegd: voor de veiligheid. Een DC-werkschakelaar, ook wel lastscheider genoemd, is een cruciale schakel in je installatie. Hiermee kan je de gelijkstroom (DC) die van de zonnepanelen komt volledig en veilig onderbreken, nog voor die de omvormer bereikt.

Dit is onmisbaar bij onderhoud, een inspectie of een noodgeval. Onthoud goed: zolang er daglicht is, produceren je panelen spanning. Die moet je veilig kunnen uitschakelen.

Het aansluiten van een omvormer is echt precisiewerk. Als je ook maar een beetje twijfelt, of als je gewoon 100% zeker wilt zijn van een veilige en perfect presterende installatie, laat het dan over aan een professional.
