Een waterdicht schema bekabeling zonnepanelen voor maximale opbrengst

Een correct schema voor de bekabeling van zonnepanelen is de blauwdruk voor een veilige installatie die decennialang maximaal rendement levert. Het gaat veel verder dan panelen op het dak plaatsen; het is een gedetailleerd elektrisch systeem dat geen ruimte laat voor fouten en essentieel is voor een succesvolle keuring.

De basis leggen voor een veilig en efficiënt systeem

Een goed doordacht schema voor de bekabeling van uw zonnepanelen is de absolute ruggengraat van een installatie die veilig, efficiënt en volledig conform de wetgeving functioneert. Het is de technische blauwdruk die precies vastlegt hoe de panelen, de omvormer en uw meterkast samenwerken om zonlicht om te zetten in bruikbare stroom.

Voordat er ook maar één paneel op het dak komt, is het cruciaal om de logica achter het schema te begrijpen. Dit document is namelijk onmisbaar voor een vlotte AREI-keuring en vormt de sleutel om het maximale uit uw investering te halen.

Onderscheid tussen de DC- en AC-zijde

De kern van elk bekabelingsschema is het duidelijke onderscheid tussen twee cruciale zones: de gelijkstroomzijde (DC) en de wisselstroomzijde (AC). Dit onderscheid is fundamenteel voor de veiligheid en de juiste materiaalkeuze.

• De DC-zijde (Direct Current) omvat alles van de zonnepanelen op het dak tot aan de omvormer. Hier vloeit gelijkstroom door speciaal daarvoor ontworpen solarkabels.

• De AC-zijde (Alternating Current) loopt vanaf de omvormer naar uw meterkast. Hier wordt de omgezette wisselstroom naar uw huishoudelijk net en het publieke elektriciteitsnet gevoerd.

Dit is meer dan een technisch detail. De scheiding is essentieel omdat aan beide kanten van de omvormer andere eisen worden gesteld. DC-kabels moeten bijvoorbeeld dubbel geïsoleerd zijn, omdat ze buiten liggen en continu blootgesteld worden aan alle weersinvloeden.

De tabel hieronder licht de belangrijkste verschillen toe.

Vergelijking van DC en AC bekabeling

Een directe vergelijking van de belangrijkste eigenschappen en vereisten voor de DC- en AC-bekabeling in een zonnepaneleninstallatie.

Kenmerk	DC-bekabeling (Zonnepaneel naar Omvormer)	AC-bekabeling (Omvormer naar Meterkast)
Stroomsoort	Gelijkstroom (DC)	Wisselstroom (AC)
Spanning	Hoge spanning, variabel	Constante netspanning (bv. 230V/400V)
Kabeltype	UV- en weerbestendige solarkabel (dubbel geïsoleerd)	Standaard installatiekabel (bv. XVB)
Locatie	Voornamelijk buiten, op het dak	Voornamelijk binnen
Veiligheidseisen	Bescherming tegen hoge DC-spanningen, vlambogen	Standaard zekeringen en aardlekschakelaars
Connectoren	Specifieke waterdichte MC4-connectoren	Klemmen in omvormer en meterkast

Het correct dimensioneren en installeren van beide kabeltypes is cruciaal voor een installatie die niet alleen efficiënt is, maar vooral ook brandveilig.

De rol van het eendraadschema en situatieschema

Voor de verplichte keuring in België zijn twee documenten onmisbaar: het eendraadschema en het situatieschema. Zonder deze documenten krijgt u geen groen licht van de keurder. Simpel.

Een waterdicht schema is het verschil tussen een goede en een uitstekende installatie. Het is de garantie dat elk onderdeel, van de kleinste connector tot de omvormer, perfect samenwerkt en voldoet aan de strengste veiligheidsnormen.

Het eendraadschema is een vereenvoudigde technische tekening die de volledige elektrische installatie van uw zonnepanelen weergeeft. Het toont schematisch hoe alle componenten – panelen, omvormer, kabels, zekeringen, aardlekschakelaar – met elkaar verbonden zijn. U kunt hier meer lezen over het opstellen van een eendraadschema en de bijhorende vereisten.

Het situatieschema is een grondplan van uw woning waarop de exacte locatie van alle hoofdonderdelen wordt aangeduid. De keurder moet in één oogopslag kunnen zien waar de omvormer hangt, waar de meterkast zich bevindt en waar de zonnepanelen liggen.

Een professionele aanpak, zoals die van Sun4power, is essentieel om rendementsverlies of gevaarlijke situaties te voorkomen. Onze experts, die over de nodige certificaten beschikken, zorgen voor een feilloos schema dat aan alle wettelijke vereisten voldoet. Voor vragen kunt u ons bereiken via info@sun4power.be of 0498114444.

Gepubliceerd door Paul

De juiste kabels en componenten: een keuze die het verschil maakt

De zonnepanelen zelf krijgen vaak alle aandacht, maar de echte prestaties en levensduur van je installatie schuilen in de details. Elk onderdeel, van de kleinste connector tot de dikste kabel, heeft een enorme impact op het rendement en de veiligheid. Investeren in topkwaliteit componenten is geen luxe, maar een absolute must voor een systeem dat dertig jaar lang probleemloos moet draaien.

Het schema voor de bekabeling van je zonnepanelen is meer dan een tekening; het is een blauwdruk voor kwaliteit. De juiste keuzes hierin voorkomen hoofdpijn zoals spanningsverlies, oververhitting en, in het ergste geval, brandgevaar. Laten we eens dieper duiken in de onderdelen die een doorsnee installatie onderscheiden van een écht topsysteem.

De ruggengraat van je installatie: solarkabels

De DC-kabels die van je zonnepanelen naar de omvormer lopen, zijn de levensaders van het hele systeem. Ze liggen dag in, dag uit in de volle zon, doorstaan regen, wind en vriestemperaturen. Precies daarom is het gebruik van specifieke UV-bestendige solarkabels geen optie, maar een vereiste.

Deze kabels zijn niet zomaar wat koperdraad met een jasje eromheen. Ze moeten voldoen aan strenge Europese normen.

• EN 50618: Deze norm is je garantie. Het betekent dat de kabel getest is op weerstand tegen ozon, UV-straling, water en extreme temperaturen. De verwachte levensduur? Minimaal 25 jaar.

• Dubbele isolatie: Een ander cruciaal kenmerk. Die extra laag biedt bescherming tegen mechanische schade en elektrische schokken, wat op een dak natuurlijk van levensbelang is.

Kiezen voor kabels die aan deze normen voldoen, is investeren in gemoedsrust en duurzaamheid.

Waarom 6mm² de slimme standaard is

Een veelgehoorde vraag: welke kabeldikte heb ik nodig? Technisch gezien is 4mm² voor veel particuliere installaties voldoende. Toch kiezen wij bij Sun4power, net als de meeste ervaren installateurs, steevast voor een 6mm² kabel. De reden is simpel: minimale weerstand en dus minimaal energieverlies.

Hoe langer en dunner de kabel, hoe meer van je kostbaar opgewekte stroom onderweg verloren gaat als warmte. Simpele fysica.

Een dikkere kabel zoals 6mm² is een investering in puur rendement. Het spanningsverlies is aanzienlijk lager. Verspreid over de levensduur van 25 tot 30 jaar kan dat oplopen tot honderden euro's aan extra opbrengst. Het is een kleine meerkost die zichzelf dubbel en dik terugverdient.

Voor particuliere installaties volstaat 4mm² vaak, maar 6mm² is de professionele standaard voor wie op veiligheid en toekomstbestendigheid inzet. Deze UV-bestendige kabels, conform normen als EN 50618 en IEC 62930, zorgen ervoor dat de bekabeling decennialang zon, regen en vrieskou doorstaat zonder dat de isolatie broos wordt. Een slimme investering vooraf voorkomt rendementsverlies en onveilige situaties achteraf.

MC4-connectoren en het juiste gereedschap: een cruciaal duo

De zonnepanelen worden onderling verbonden met MC4-connectoren, de waterdichte standaard in de sector. Maar een connector is maar zo goed als de verbinding die je ermee maakt. Hier gaat het bij doe-het-zelvers vaak mis.

Een speciale krimptang voor MC4-connectoren is onmisbaar. Zonder discussie. Deze tang zorgt voor een perfecte, gelijkmatige druk, wat een gasdichte en mechanisch oersterke verbinding oplevert. Wie een gewone combinatietang gebruikt, vraagt om problemen.

De gevolgen van een slechte verbinding zijn niet min:

1. Vochtindringing: Een slechte krimp is niet waterdicht. Vocht leidt onvermijdelijk tot corrosie en storingen.

2. Verhoogde weerstand: Een onvolledige connectie creëert een hogere weerstand. Dit leidt tot warmteontwikkeling en dus potentieel brandgevaar.

3. Rendementsverlies: Elke zwakke schakel in de ketting betekent dat je kostbare energie weggooit.

Deze details laten zien waarom een professionele installatie door een erkende installateur met de juiste certificaten zo belangrijk is. Bij Sun4power werken we uitsluitend met A-merk componenten en professioneel gereedschap. Voor deskundig advies kun je altijd contact opnemen met Paul via info@sun4power.be of 0498114444. Wil je meer weten over hoe je het maximale uit je systeem haalt? Lees dan ons artikel over zonnepanelen met optimizers.

Gepubliceerd door Paul

De zonnepanelen bekabelen: van het dak tot de meterkast

Goed, de theorie en de onderdelen kennen we nu. Laten we die kennis omzetten in de praktijk en het schema voor de bekabeling van zonnepanelen volgen van begin tot eind. We starten op het dak, bij het eerste paneel, en volgen de stroom tot we veilig aankomen in de meterkast. Dit is een klus die om precisie en een strikte naleving van de veiligheidsregels vraagt.

Elke stap in dit proces, van het koppelen van de panelen tot de veilige doorvoer van de kabels, is een cruciale schakel. Een foutje hier kan niet alleen je rendement flink drukken, maar ook de veiligheid van je hele installatie in het gedrang brengen.

Strings maken op het dak

De reis van de zonnestroom begint dus op het dak. Hier verbinden we de zonnepanelen met elkaar in wat we 'strings' noemen. De meest gebruikte methode is een serieschakeling. Zie het als een ketting: je klikt de plus-connector van het ene paneel vast aan de min-connector van het volgende, en zo ga je door.

Deze aanpak is efficiënt en betaalbaar, perfect voor daken die vrij zijn van schaduw en een egale oriëntatie hebben. Het voltage van alle panelen in de string telt op, terwijl de stroomsterkte gelijk blijft aan die van één paneel.

In een serieschakeling is de hele string zo sterk als de zwakste schakel. Vangt één paneel schaduw van een schoorsteen of een boom, dan stort de opbrengst van de volledige string in. Dat is een cruciaal detail om te onthouden bij de keuze van je installatie.

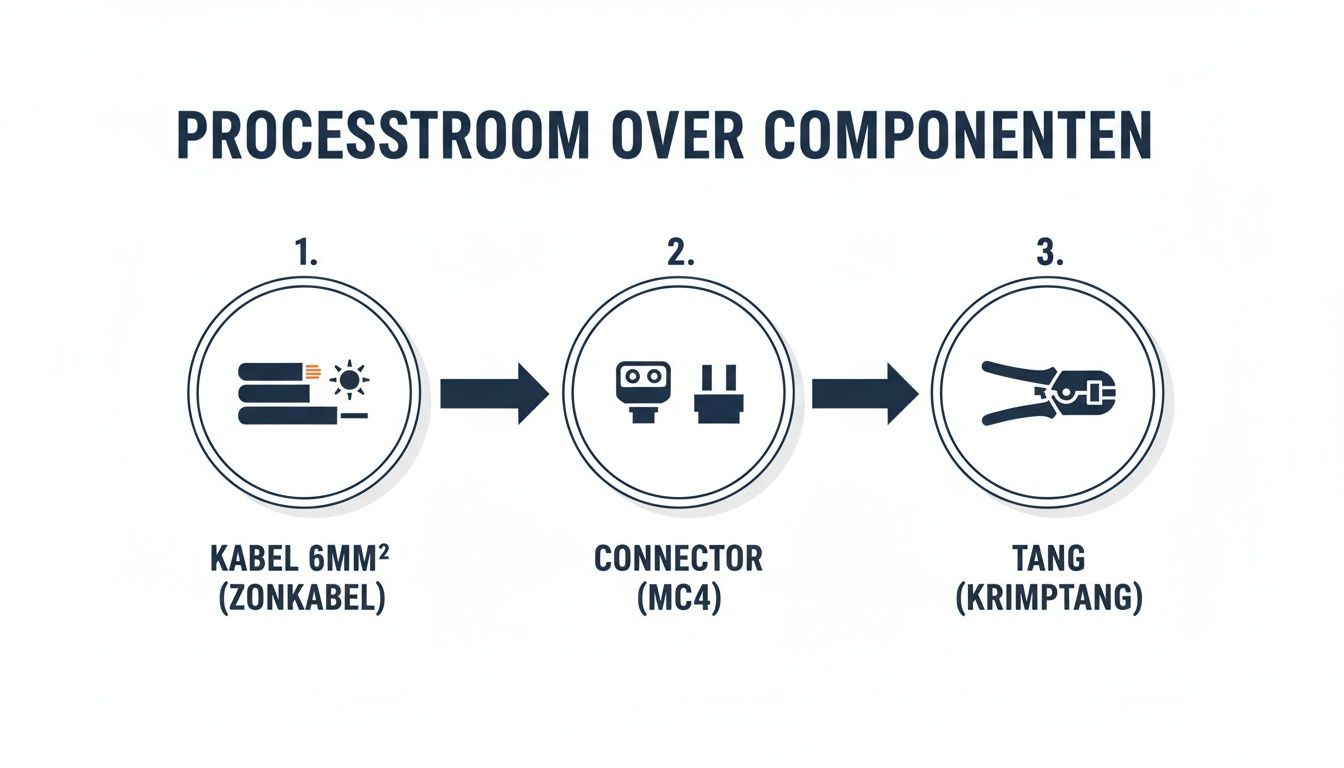

Dit stappenplan toont precies de materialen en het gereedschap die je nodig hebt, en in welke volgorde je te werk gaat voor een correcte bekabeling.

De workflow visualiseren – van de 6mm² solarkabel, via de MC4-connector tot het gebruik van een goede krimptang – maakt één ding duidelijk: kwalitatief materiaal en professioneel gereedschap zijn de basis van een veilige installatie.

De slimmere keuze bij schaduw of complexe daken

Maar wat als je dak niet zo’n ideaal, ononderbroken vlak is? Denk aan daken met verschillende hellingshoeken, een dakkapel, of plekken waar af en toe schaduw valt. In dat soort situaties is een simpele serieschakeling niet de beste oplossing. Gelukkig is er een alternatief: een parallelschakeling met micro-omvormers of power optimizers.

• Micro-omvormers plaats je direct achter elk individueel zonnepaneel. Ze zetten de DC-stroom meteen om naar AC-stroom. Elk paneel wordt zo zijn eigen, onafhankelijke energiecentrale.

• Power optimizers monteer je ook achter elk paneel. Zij optimaliseren de DC-spanning van dat specifieke paneel, nog voor de stroom naar de centrale stringomvormer gaat.

Met beide systemen zorgt een paneel dat minder presteert (door schaduw of vuil) er niet voor dat de rest van de installatie meegesleurd wordt. De meerprijs voor deze componenten verdien je doorgaans makkelijk terug door een hogere energieopbrengst over de hele levensduur van de installatie.

De kabels veilig naar binnen: dakdoorvoer en DC-werkschakelaar

Als de strings op het dak gevormd zijn, moeten de DC-kabels (de plus- en mindraad) veilig naar binnen. Dit gebeurt via een waterdichte dakdoorvoer. Het is van het allergrootste belang dat deze doorvoer perfect is afgedicht, want je wilt natuurlijk geen lekkages.

Eenmaal binnen lopen de DC-kabels, liefst in een beschermende buis, rechtstreeks naar de plek waar de omvormer hangt. Vlak voor de omvormer plaatsen we een DC-werkschakelaar. Dit is een verplichte veiligheidsmaatregel volgens het AREI. Met deze schakelaar kun je de stroomtoevoer van de panelen compleet afsluiten, wat onmisbaar is om veilig onderhoud te kunnen plegen aan de omvormer.

Daarna sluit je de DC-kabels aan op de juiste ingangen van de omvormer. Let hierbij extreem goed op de polariteit (+ en -); een vergissing op dit punt kan je omvormer onherstelbaar beschadigen.

De laatste etappe: de AC-verbinding naar de meterkast

De laatste stap van de bekabeling is de AC-zijde: de verbinding tussen de omvormer en je meterkast. De omvormer heeft de gelijkstroom (DC) omgezet in bruikbare wisselstroom (AC), die nu het elektriciteitsnet van je woning op moet.

Deze verbinding maken we met een standaard installatiekabel (zoals XVB) met de juiste dikte, afgestemd op het vermogen van je omvormer en de afstand tot de meterkast. In de meterkast sluiten we de zonnepaneleninstallatie aan op een aparte, eigen zekeringautomaat.

De waarde van deze automaat is cruciaal. Een te lichte zekering springt onnodig af, terwijl een te zware zekering je installatie onvoldoende beschermt tegen overstroom. De correcte waarde wordt bepaald op basis van de specificaties van de omvormer en de geldende AREI-normen.

Bij Sun4power zorgen wij, als erkend installateur met de nodige certificaten, voor een vlekkeloos bekabelingsproces van dak tot meterkast. Heeft u vragen over uw specifieke situatie? Contacteer Paul via info@sun4power.be of bel naar 0498114444 voor professioneel advies.

Gepubliceerd door Paul

Beveiliging en aarding: de fundamenten van een veilige installatie

Zie je zonnepaneleninstallatie als een kleine, private elektriciteitscentrale op je dak. En net als bij elke centrale is veiligheid geen optie, maar een absolute noodzaak. Een goed schema voor de bekabeling van je zonnepanelen focust net zozeer op de beveiligingscomponenten als op de panelen zelf. Deze elementen negeren is spelen met vuur. Het is de basis voor een veilige, duurzame en wettelijk goedgekeurde installatie.

Elk onderdeel, van de automaat in de meterkast tot de aardingskabel die langs de montagerails loopt, speelt een cruciale rol in de bescherming van je systeem, je huis en de mensen die erin wonen.

AC-automaat en differentieel: de wachters in je meterkast

De verbinding met je meterkast is de laatste, maar misschien wel de belangrijkste stap. Hier installeer je twee onmisbare veiligheidscomponenten: de AC-zekeringautomaat en de aardlekschakelaar, bij ons beter bekend als de differentieel. Samen waken ze over je installatie en huishoudelijk net tegen overstroom en gevaarlijke lekstromen.

De AC-zekeringautomaat beschermt de AC-kabel tussen de omvormer en de meterkast tegen kortsluiting en overbelasting. De waarde van die automaat, bijvoorbeeld 20A of 25A, is geen giswerk. Deze moet perfect afgestemd zijn op het maximale vermogen dat je omvormer kan leveren. Een te lichte automaat klapt er onnodig uit, terwijl een te zware variant je installatie gewoon niet goed beschermt bij een probleem.

De aardlekschakelaar is letterlijk een levensredder. Hij meet continu of de stroom die vertrekt ook volledig terugkomt. Is er een verschil? Dan wijst dat op een lekstroom naar de aarde – misschien via een defect toestel, of erger, via een persoon. De differentieel schakelt dan onmiddellijk de stroom uit. Volgens het AREI is een type A differentieel van 30mA aan de AC-zijde zo goed als altijd verplicht.

Een keurder kijkt als een van de eerste dingen naar de AC-beveiliging. Klopt de waarde van de automaat niet met het vermogen van de omvormer? Dan is dat een directe reden voor afkeuring. Dit is geen detail, maar een fundamentele veiligheidseis.

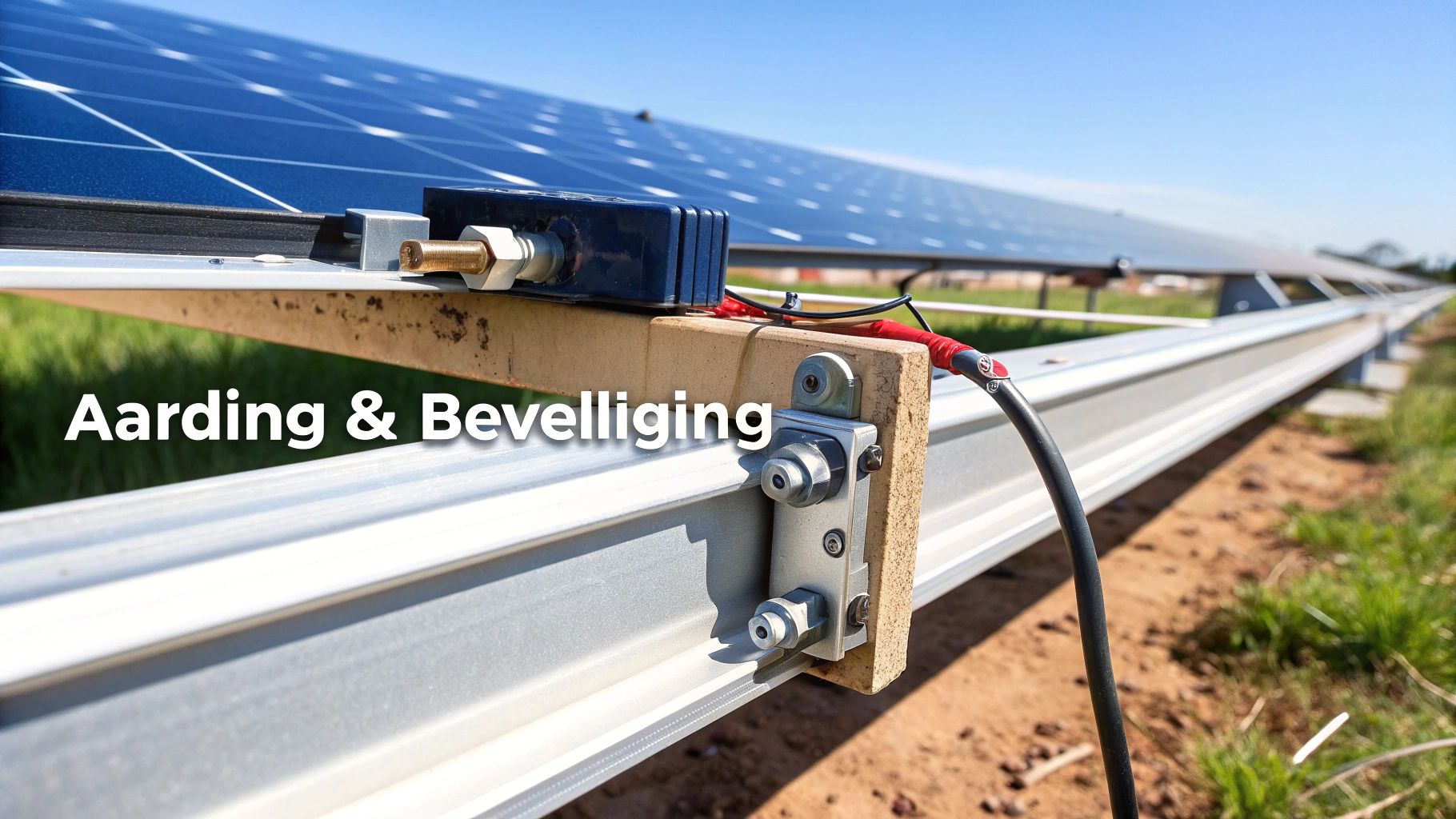

De cruciale rol van aarding

Een vaak onderschat, maar levensbelangrijk onderdeel is de aarding. De regel is simpel: alle metalen delen van de installatie die bij een defect onder spanning kunnen komen te staan, moeten verplicht geaard worden. Dat betekent concreet:

• De metalen kaders van elk afzonderlijk zonnepaneel.

• Het volledige metalen montagesysteem (de rails) waarop de panelen rusten.

• De behuizing van de omvormer zelf.

Waarom is dit zo belangrijk? Aarding creëert een veilige vluchtroute voor foutstromen. Stel je voor dat door een isolatiefout de metalen kader van een paneel onder stroom komt te staan. Zonder aarding blijft die spanning daar gewoon op staan. Als iemand die aanraakt, kan dat ernstige of zelfs fatale gevolgen hebben. Met een correcte aarding vloeit die stroom onmiddellijk weg naar de aarde en springt de differentieel.

De aarding gebeurt met een geelgroene equipotentiale aardingskabel, doorgaans met een sectie van 6mm². Deze kabel verbindt alle panelen en de montagerails met elkaar en wordt uiteindelijk aangesloten op de hoofdaardingsklem van de woning.

Bescherming tegen overspanning: de bliksemafleider voor je elektronica

Een laatste, sterk aanbevolen beveiliging is de overspanningsbeveiliging, ook wel een Surge Protective Device (SPD) genoemd. Dit kleine component beschermt je gevoelige elektronica – met de omvormer op kop – tegen de verwoestende kracht van een blikseminslag in de buurt.

Hoewel een SPD in België niet altijd wettelijk verplicht is voor residentiële installaties, is het een absolute aanrader in de volgende gevallen:

• Je woont in een open, landelijk gebied.

• Je gebouw heeft al een uitwendige bliksembeveiliging.

• Er is een grote afstand tussen je panelen en de omvormer.

Een SPD vangt de enorme spanningspiek van een blikseminslag op en leidt die veilig af naar de aarde, nog voor hij je omvormer kan bereiken en onherstelbaar beschadigen. De investering is klein in vergelijking met de kost van een nieuwe omvormer. Het kan overigens ook helpen voorkomen dat je omvormer onnodig uitschakelt. Lees er meer over in onze gids over wat te doen als je omvormer uitschakelt bij overbelasting van het net.

Bij Sun4power zorgen onze experts, met de nodige certificaten op zak, ervoor dat je installatie voldoet aan de strengste AREI-veiligheidsnormen. Voor advies op maat kan je altijd contact opnemen met Paul via info@sun4power.be of 0498114444.

Gepubliceerd door Paul

Uw installatie klaarmaken voor keuring en toekomst

Nu de zonnepanelen op het dak liggen en de omvormer hangt, komen we bij de laatste, maar cruciale loodjes: de administratie en ervoor zorgen dat uw installatie klaar is voor wat de toekomst brengt. Het juiste schema voor de bekabeling van uw zonnepanelen is hierin de spilfiguur. Het is niet alleen uw ticket voor een vlotte goedkeuring, maar ook de blauwdruk voor latere uitbreidingen.

Deze fase is waar het technische werk en de officiële vereisten samenkomen. Een goede voorbereiding nu bespaart u later een hoop kopzorgen.

Wat de keurder absoluut wil zien: de schema's

Voordat u ook maar één kilowattuur mag produceren, moet uw installatie groen licht krijgen van een erkend keuringsorganisme. Deze controle gebeurt volgens de regels van het AREI (Algemeen Reglement op de Elektrische Installaties). De inspecteur komt langs om te zien of alles veilig en volgens de voorschriften is aangesloten. Twee documenten zijn daarbij heilig.

• Het eendraadschema: Dit is de technische wegenkaart van uw installatie. Het toont in één oogopslag alle onderdelen: van de panelen en de omvormer tot de DC- en AC-zekeringen, de differentieelschakelaar en de dikte van elke gebruikte kabel.

• Het situatieschema: Een simpele plattegrond van uw woning is voldoende. Hierop duidt u aan waar de belangrijkste componenten zich fysiek bevinden: de panelen op het dak, de omvormer in de garage, de zekeringkast in de hal... Zo weet de keurder meteen waar hij alles kan vinden.

Zonder deze twee schema's, perfect ingevuld, is een goedkeuring simpelweg uitgesloten.

Een gouden tip uit de praktijk: de keurder vergelijkt de schema's tot in detail met de realiteit. Een kleine afwijking, zoals een andere kabeldikte of een zekering op een andere plek dan getekend, is vaak al genoeg voor een afkeuring. Zorg dus dat wat op papier staat, exact overeenkomt met de installatie.

Wilt u zich tot in de puntjes voorbereiden? In onze uitgebreide gids voor een succesvolle AREI-keuring van zonnepanelen vindt u alle details en valkuilen.

Een installatie die meegroeit

Een slimme installateur kijkt verder dan de dag van vandaag. De energiemarkt in België evolueert razendsnel, met de focus vol op zelf verbruiken wat je opwekt. Door nu al een paar slimme keuzes te maken, vermijdt u later hoge kosten en ingrijpende aanpassingen.

Denk bijvoorbeeld aan een thuisbatterij of een laadpaal voor uw elektrische wagen. Uw installatie daarop voorbereiden is makkelijker dan het klinkt.

• Plaats in de kast: Zorg voor een paar vrije modules in uw zekeringkast. Een laadpaal of batterij heeft een eigen, aparte automaat nodig. Als die ruimte er al is, scheelt dat later een hoop werk.

• De juiste omvormer: Kiest u voor een volledig nieuwe installatie? Overweeg dan meteen een hybride omvormer. Die zijn speciaal ontworpen om er later naadloos een batterij aan te koppelen. Dat maakt de integratie een pak eenvoudiger en goedkoper.

Vooruitdenken is geen overbodige luxe. Tussen 2026 en 2035 wordt in België nog eens 11 tot 25 gigawatt aan extra zonnepanelen verwacht. Die enorme toename zal onvermijdelijk leiden tot een overaanbod op het net op zonnige dagen. Slimme, veilige installaties worden de norm, en de technische voorschriften voor bekabeling en beveiliging zullen alleen maar strenger worden.

De laatste stap: aanmelden bij Fluvius

Met een positief keuringsverslag op zak, rest er nog één ding: uw installatie online aanmelden bij de netbeheerder Fluvius. Dit is een wettelijke verplichting om uw systeem officieel te registreren op het elektriciteitsnet.

Als erkend installateur met alle nodige certificaten nemen we bij Sun4power die administratieve rompslomp volledig uit uw handen. Wij regelen een correcte en snelle aanmelding, zodat u zich daar geen zorgen over hoeft te maken. Van het eerste ontwerp tot de laatste handtekening, wij staan u bij.

Zit u nog met vragen over de keuring, een toekomstige batterij of de aanmelding bij Fluvius? Stuur gerust een mailtje naar Paul via info@sun4power.be of bel hem op 0498114444 voor helder en professioneel advies.

Gepubliceerd door Paul

Enkele veelgestelde vragen uit de praktijk

Nu we de technische schema’s en details hebben doorgenomen, duiken er ongetwijfeld nog wat praktische vragen op. Logisch ook. Hieronder heb ik de vragen gebundeld die ik bij Sun4power het vaakst hoor, met antwoorden die steunen op de Belgische normen en mijn eigen ervaring in het veld.

Dit helpt u de laatste puntjes op de i te zetten, zodat u met een gerust hart kunt beginnen aan een installatie die niet alleen maximaal presteert, maar ook perfect veilig en wettelijk in orde is.

Mag ik in België zelf mijn zonnepanelen aansluiten?

Het korte antwoord is: ja, voor een groot deel wel. Als u een beetje handig bent, kunt u perfect zelf de panelen op het dak monteren en de DC-kabels naar de omvormer trekken.

De cruciale stap – de AC-aansluiting in de zekeringkast – is echter andere koek. Ik raad u sterk aan om dit over te laten aan een erkend elektricien. Veiligheid is hier absolute prioriteit en de AREI-regels zijn niet voor niets zo streng. Ongeacht wie de installatie doet, de keuring door een erkend organisme is altijd verplicht voordat de installatie in dienst mag worden gesteld.

Wanneer is een 3-fase omvormer een must?

In België is de regelgeving hier glashelder over. Zodra het AC-vermogen van de omvormer de 5 kVA (kilovoltampère) overschrijdt, is een 3-fase omvormer verplicht. Dit zorgt ervoor dat de stroom die u opwekt, mooi verdeeld wordt over de drie fasen van uw netaansluiting.

Waarom is dat zo belangrijk? Het houdt het elektriciteitsnet in balans en voorkomt dat één fase overbelast raakt. Voor de meeste residentiële installaties met een monofasige aansluiting is een 1-fase omvormer dus prima. Let wel op: een veelgemaakte fout is dat men enkel naar het piekvermogen (Wp) van de panelen kijkt. Voor de keuring telt echter het AC-vermogen van de omvormer.

Wat als ik per ongeluk de plus- en minkabels omwissel?

Het klinkt als een klein foutje, maar het omwisselen van de plus- en minpool op de DC-ingang van de omvormer heeft vaak desastreuze gevolgen. U creëert een keiharde kortsluiting die de interne elektronica van uw dure omvormer permanent kan beschadigen.

Moderne omvormers hebben vaak wel een ingebouwde beveiliging tegen ompoling, maar waarom zou u het risico nemen? De reparatiekosten lopen hoog op en vallen meestal niet onder de garantie.

Een tip die u duizenden euro’s kan besparen: controleer de polariteit van elke string altijd dubbel met een multimeter voordat u de stekkers in de omvormer klikt. Zekerheid voor alles is hier echt geen overbodige luxe.

Kan ik zomaar verschillende types zonnepanelen met elkaar combineren?

Technisch gezien kan het, maar in een klassieke stringopstelling is het een heel slecht idee. In een string bepaalt het zwakste paneel de opbrengst van de hele keten. Combineert u dus panelen met verschillende vermogens of elektrische eigenschappen, dan krijgt u gegarandeerd een flink rendementsverlies.

De enige uitzondering waar dit wel kan, is bij een systeem met micro-omvormers. Daar werkt elk paneel individueel, dus de prestaties van het ene paneel beïnvloeden de andere niet. Maar zelfs dan is het voor een voorspelbaar en optimaal rendement altijd de beste keuze om met identieke panelen te werken.

Heeft u na het lezen van deze gids toch nog een specifieke vraag over uw installatie, of wilt u de zekerheid van een installatie door een expert met de nodige certificaten? Wij staan voor u klaar.

---

Bij Sun4power ontwerpen we een schema voor de bekabeling van uw zonnepanelen dat niet alleen vandaag perfect werkt, maar ook klaar is voor de toekomst. Neem contact op met Paul via info@sun4power.be of bel 0498114444 voor een vrijblijvende offerte en professioneel advies. Ontdek hoe u maximaal kunt besparen op https://sun4power.be.
