Leer: aansluiten zonnepanelen op omvormer - stap-voor-stap gids

Het correct aansluiten van uw zonnepanelen op de omvormer is meer dan zomaar wat kabels verbinden; het is de stap die de prestaties en veiligheid van uw hele installatie bepaalt. Dit is waar de theorie van uw zonneplan de praktijk ontmoet. Het vraagt om een nauwkeurige blik op de technische details, de juiste materiaalkeuze en een goed begrip van de elektrische spelregels. Een grondige voorbereiding is hier geen overbodige luxe, maar een absolute must.

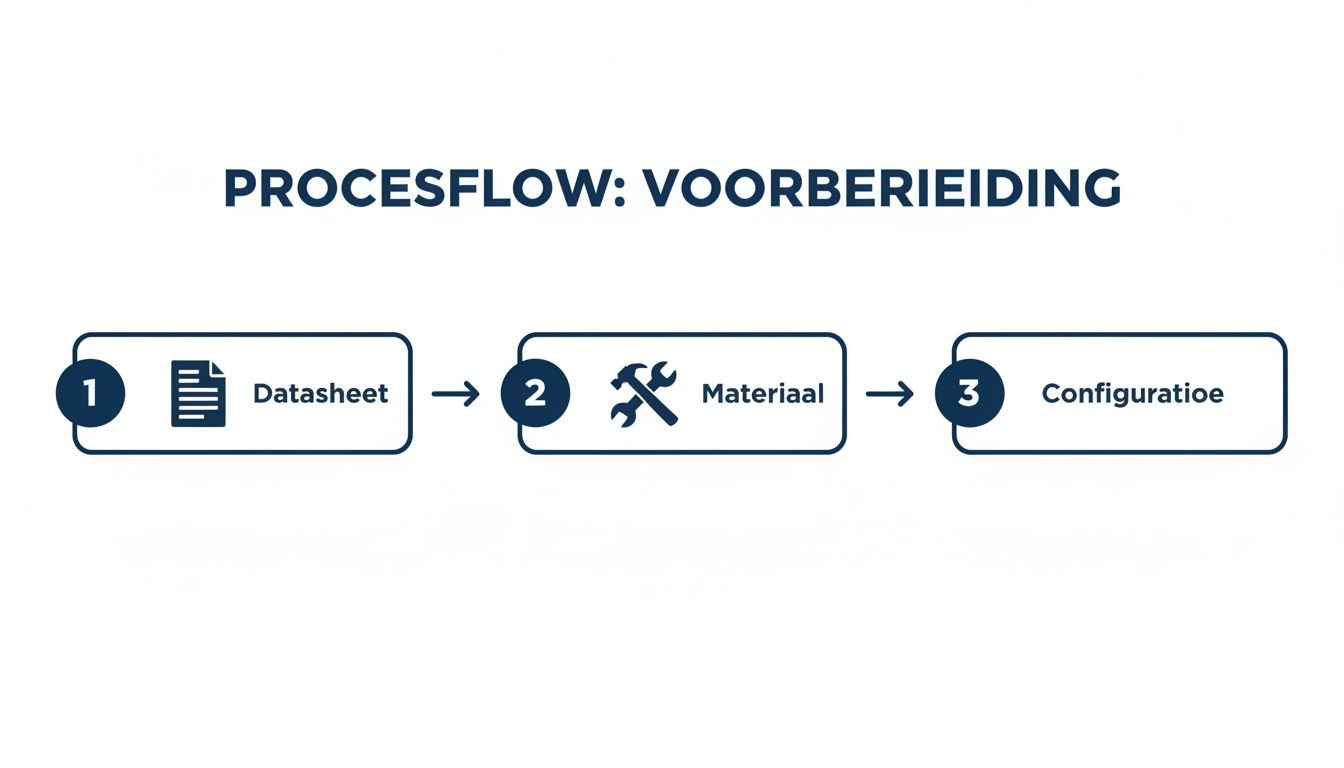

De voorbereiding: een solide basis voor uw installatie

Voordat u ook maar één MC4-connector vastklikt, begint het echte werk al op papier. Een doordachte voorbereiding voorkomt niet alleen potentieel gevaarlijke situaties, maar zorgt er ook voor dat u het maximale rendement uit uw investering haalt. Zie dit als de blauwdruk voor een succesvolle en duurzame installatie.

Uw startpunt? De technische documentatie. Pak de datasheets van zowel uw zonnepanelen als de omvormer erbij. Deze documenten zitten boordevol essentiële informatie, en het is cruciaal dat de specificaties perfect op elkaar zijn afgestemd.

Technische specificaties doorgronden

Het correct interpreteren van de technische specificaties is de sleutel. Let vooral op de volgende waarden op de datasheet van uw zonnepanelen:

• Voc (Open-circuit voltage): Dit is de maximale spanning die een paneel kan leveren als er geen stroom loopt, bijvoorbeeld bij de eerste zonnestralen 's ochtends. Deze waarde is van levensbelang, want de totale Voc van een string mag nooit het maximale ingangsvoltage van de omvormer overschrijden.

• Vmpp (Voltage at maximum power point): De spanning waarbij het paneel zijn hoogste vermogen levert onder standaard testcondities.

• Impp (Current at maximum power point): De stroomsterkte die het paneel levert bij dat maximale vermogen.

Deze drie waarden bepalen samen hoe u de panelen kunt groeperen in 'strings' (panelen die in serie met elkaar verbonden zijn). Het totale voltage van zo'n string moet netjes binnen het operationele MPPT-spanningsbereik (Maximum Power Point Tracking) van uw omvormer vallen. Een foute configuratie kan ervoor zorgen dat uw systeem 's ochtends niet opstart, 's middags alweer uitschakelt of, in het ergste geval, uw omvormer onherstelbaar beschadigt.

Voor een diepgaandere uitleg, lees zeker onze gids over hoe u het juiste vermogen van een omvormer voor zonnepanelen kiest.

De juiste materialen selecteren

Met uw stringplan in gedachten, is het tijd om het juiste gereedschap en materiaal te verzamelen. Goed gereedschap is het halve werk, en dat geldt hier zeker. Zorg ervoor dat u alles bij de hand hebt voordat u het dak op gaat; dat bespaart een hoop tijd en frustratie.

Zorgvuldigheid in de voorbereidingsfase betaalt zich dubbel en dik terug in de vorm van een veilig, efficiënt en duurzaam zonne-energiesysteem. Het is de basis van elke kwalitatieve installatie die wij bij Sun4power, onder leiding van Paul, uitvoeren.

De enorme groei van zonne-energie in België onderstreept hoe belangrijk een correcte installatie is. Alleen al in Vlaanderen werd recentelijk 423,2 megawatt aan nieuw omvormervermogen geregistreerd, verdeeld over 40.569 installaties. Dat zijn tienduizenden systemen die afhankelijk zijn van een perfecte aansluiting om optimaal te presteren.

Wilt u een professionele analyse van uw situatie of hulp bij de voorbereiding? Ons team van erkende installateurs staat voor u klaar. Neem contact op via info@sun4power.be of bel ons op 0498114444. Onze certificaten garanderen een installatie volgens de strengste normen.

Hoe u de zonnepanelen correct in 'strings' schakelt

Het hart van de elektrische installatie? Dat is de manier waarop u de zonnepanelen met elkaar verbindt. We noemen dit ‘stringen’. Dit bepaalt de totale spanning (Volt) en stroom (Ampère) die naar de omvormer gaat. Een doordachte stringconfiguratie is geen detail, maar de sleutel tot een maximale opbrengst en een efficiënt werkende omvormer.

Meestal kiezen we voor een serieschakeling. Simpel gezegd, u verbindt de pluspool (+) van het ene paneel met de minpool (-) van het volgende. Zo creëert u een ketting, oftewel een ‘string’. Wat gebeurt er dan? De spanningen van alle panelen in die string tellen bij elkaar op. De stroomsterkte daarentegen blijft gelijk aan die van één enkel paneel. Precies daarom is het zo belangrijk om vooraf te checken of de totale spanning van de string binnen de limieten van uw omvormer past.

De verbindingen zelf maakt u met MC4-connectoren. Die zijn specifiek ontworpen om een waterdichte, robuuste connectie te garanderen. Het correct aanknijpen van deze connectoren met een speciale MC4-krimptang is cruciaal. Een slordige verbinding is een open deur voor vocht en corrosie, wat onvermijdelijk leidt tot vermogensverlies en in het ergste geval zelfs brandgevaar.

Een praktijkvoorbeeld: omgaan met schaduw

Stel, u heeft een dak met 12 zonnepanelen en een moderne omvormer met twee onafhankelijke ingangen, de zogenaamde MPPT’s (Maximum Power Point Trackers). Een klassiek probleem is een schoorsteen of dakkapel die op bepaalde momenten van de dag schaduw werpt. U kunt die impact slim opvangen door de panelen intelligent te verdelen.

• String 1: Hier groepeert u 6 panelen die bijna de hele dag in de volle zon liggen. Dit is uw krachtpatser.

• String 2: De overige 6 panelen, die 's ochtends schaduw vangen, vormt u tot een aparte string.

Door elke string op een eigen MPPT aan te sluiten, zorgt u ervoor dat de tijdelijk beschaduwde panelen de prestaties van de andere panelen niet naar beneden halen. De omvormer zoekt voor elke groep afzonderlijk naar het meest efficiënte werkingspunt. Zo haalt u het maximum uit uw installatie, de hele dag door.

Zoals u ziet, een succesvolle installatie begint niet met het vastschroeven van de panelen, maar met een grondige analyse op papier.

Wanneer is een parallelle schakeling een optie?

Soms, maar veel minder vaak, is een parallelschakeling de betere keuze. Denk aan situaties met heel korte strings of wanneer de omvormer dit specifiek vereist. Hierbij verbindt u de pluspolen met elkaar en de minpolen met elkaar met behulp van speciale Y-connectoren. In dit geval blijft de spanning gelijk, maar telt de stroomsterkte van de panelen op.

Veiligheid is bij het aansluiten van zonnepanelen op de omvormer nooit een discussiepunt. Werk altijd spanningsloos door de panelen af te dekken en label elke kabel. Dit is geen tip, maar een ijzeren regel in elk project dat wij bij Sun4power uitvoeren.

Voor een gedetailleerd visueel overzicht van de bedrading kunt u terecht in ons schema voor het aansluiten van zonnepanelen, een stapsgewijze gids. Wilt u professioneel advies voor uw specifieke daksituatie en een optimaal stringplan? Contacteer ons via info@sun4power.be of bel 0498114444.

DC-beveiliging en aarding: het cruciale vangnet van uw installatie

Een zonnepaneelinstallatie is een serieuze elektrische centrale op uw dak. De gelijkspanning (DC) die rechtstreeks van de panelen komt, kan gevaarlijk hoog zijn en vraagt om specifieke, robuuste veiligheidsmaatregelen. Dit is absoluut geen stap waar u op mag besparen of die u lichtzinnig mag opvatten. Een correcte DC-beveiliging is de sleutel tot een veilige werking en, niet onbelangrijk, een vlotte goedkeuring bij de keuring.

De focus ligt hier puur op het beheersen van elektrische risico's. We moeten ervoor zorgen dat uw systeem niet alleen efficiënt energie produceert, maar dat ook op de allerveiligste manier doet. Dat doen we door drie onmisbare componenten correct te installeren: de DC-werkschakelaar, DC-zekeringen en een degelijke aarding.

De verplichte DC-werkschakelaar: uw noodstop

Volgens het Algemeen Reglement op de Elektrische Installaties (AREI) is een DC-werkschakelaar – ook wel een lastscheider genoemd – wettelijk verplicht in België. Deze schakelaar komt tussen uw zonnepanelen en de omvormer te zitten en heeft een levensbelangrijke functie.

Met deze schakelaar kunt u met één handeling de stroomtoevoer van de panelen naar de omvormer volledig en veilig afkoppelen. Dat is onmisbaar bij onderhoud, een storing of in een noodsituatie. Zonder deze schakelaar blijft de omvormer onder spanning staan zolang er ook maar een beetje daglicht is, wat elke ingreep levensgevaarlijk maakt.

Een correct geïnstalleerde DC-werkschakelaar is geen optie, maar een fundamentele veiligheidseis. Het is een van de eerste zaken waar een keurder naar kijkt en een absolute voorwaarde voor de goedkeuring van uw installatie.

Overstroombeveiliging: DC-zekeringen als waakhonden

Zie DC-zekeringen als de waakhonden van uw bekabeling. Hun enige taak is om de draden te beschermen tegen overstroom, een risico dat vooral opduikt wanneer u drie of meer strings parallel met elkaar verbindt.

Stel, in zo'n configuratie krijgt één string een defect. Dan kan de stroom van de andere, goed functionerende strings terugvloeien naar die ene kapotte string. Dit fenomeen kan de kabels razendsnel oververhitten, met brandgevaar tot gevolg. Een correct gedimensioneerde DC-zekering op elke string springt onmiddellijk en onderbreekt het circuit. Zo beschermt die ene kleine component uw hele systeem.

Het belang van een correcte aarding

De laatste, maar zeker niet de minste, pijler van uw DC-veiligheid is de aarding. Zowel de metalen frames van de zonnepanelen zelf als het montagesysteem waarop ze rusten, moeten deugdelijk met de aarde verbonden worden. Dit zorgt ervoor dat eventuele lekstromen een veilige weg naar de aarde vinden.

• Voorkomt elektrische schokken: Bij een isolatiefout – denk aan een beschadigde kabel – kan een metalen frame onder spanning komen te staan. Een goede aarding leidt die gevaarlijke spanning meteen weg en voorkomt een levensgevaarlijke situatie.

• Beschermt uw apparatuur: Aarding helpt uw dure omvormer en andere elektronica te beschermen tegen schade door spanningspieken, bijvoorbeeld bij een blikseminslag in de buurt.

• Essentieel voor de keuring: Net als de DC-schakelaar is een correcte en meetbare aarding een strikte eis voor een positief keuringsverslag. In onze gids over de AREI-keuring voor zonnepanelen gaan we hier nog dieper op in.

De trend is duidelijk: zonnepaneelinstallaties in Vlaanderen worden steeds groter. Het gemiddelde omvormervermogen per nieuwe installatie bedroeg recentelijk al 10,67 kilowatt. Grotere systemen betekenen hogere stromen en spanningen, wat het belang van een robuuste beveiliging en aarding alleen maar benadrukt.

Wilt u advies op maat over de juiste beveiliging voor uw specifieke systeem? Contacteer ons team van experts bij Sun4power via info@sun4power.be of bel ons op 0498114444.

Published by Paul

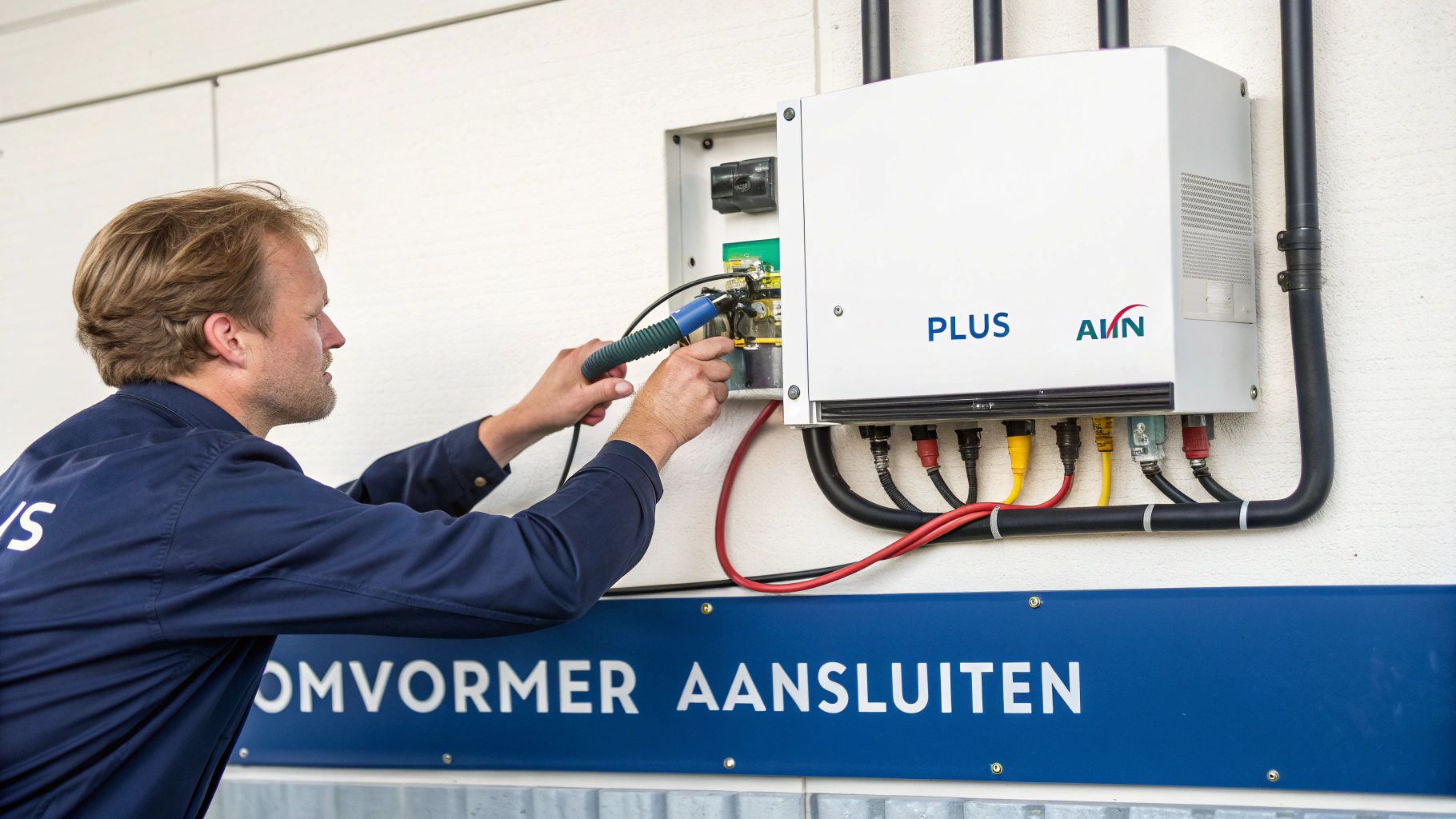

Het aansluiten van de omvormer: de praktische kant

Met een goed doordacht plan voor uw strings en beveiliging in de hand, komen we nu bij het hart van de installatie: het fysiek verbinden van de zonnepanelen met de omvormer. Dit is het moment waarop alle losse onderdelen samenkomen en uw zonne-energiesysteem écht vorm krijgt. Nauwkeurigheid is hier cruciaal, niet alleen voor de prestaties maar ook voor de veiligheid en levensduur van het hele systeem.

Eerst en vooral: de omvormer zelf. De plaats waar u hem monteert, is belangrijker dan u misschien denkt. Zoek een plek die goed geventileerd is, uit de volle zon en regen blijft, en makkelijk bereikbaar is voor later onderhoud. Fabrikanten schrijven altijd een minimale vrije ruimte rond het toestel voor. Respecteer die. Een omvormer die zijn warmte kwijt kan, werkt efficiënter en gaat simpelweg langer mee.

De DC-kabels verbinden

Hangt de omvormer stevig aan de muur? Perfect, dan kunnen de DC-kabels van de zonnepanelen naar binnen. Leid ze door de speciale kabelwartels onderaan de omvormer. Die zorgen ervoor dat alles waterdicht en trekvast is afgesloten.

Dan volgt het meest kritieke moment: de effectieve aansluiting. Afhankelijk van het merk en type omvormer werkt u met MC4-connectoren of met schroefklemmen. Wat het ook is, er is één gouden regel: controleer de polariteit. De pluskabel (+) van de string hoort op de plusaansluiting (+) van de omvormer. De minkabel (-) hoort op de minaansluiting (-).

Een klassieke en dure fout is het omwisselen van de plus- en minpool, ook wel ompoling genoemd. Dit kan uw omvormer in een fractie van een seconde onherstelbaar beschadigen. En let op: dit soort schade valt nooit onder de garantie. Neem dus geen enkel risico. Meet de kabels na en controleer de markeringen dubbel en dik voordat u de verbinding maakt.

Als erkend installateur in België en Luxemburg kan Sun4power het belang van deze stap niet genoeg benadrukken. Bij de minste twijfel, neem contact met ons op via info@sun4power.be of bel naar 0498114444 voor professioneel advies.

Aarding en de finale inspectie

Nadat de DC-kabels correct zijn aangesloten, verbindt u de aardingsdraad (die van het montagesysteem op het dak komt) met de aardingsklem op de omvormer. Dit is een absolute must voor de veiligheid en, zoals we eerder al zagen, een harde eis voor de keuring van uw installatie.

Voordat u de kap van de omvormer weer sluit, is een laatste visuele check onmisbaar. Wij hanteren bij elke installatie een vaste checklist om niets over het hoofd te zien.

• Zitten alle schroefklemmen goed vast? Een los contact is een recept voor vonken en oververhitting.

• Zijn de kabelwartels stevig aangedraaid? Zo weet u zeker dat er geen vocht in de omvormer kan.

• Is de polariteit van elke string correct? Een laatste keer controleren kan nooit kwaad.

• Is de aarding stevig en correct verbonden?

Deze zorgvuldige afwerking, een principe dat onze CEO Paul persoonlijk hoog in het vaandel draagt, is wat een standaardinstallatie onderscheidt van een professioneel, veilig en duurzaam systeem. Onze certificaten zijn het bewijs van die kwaliteitsbelofte.

Published by Paul

Controle, inbedrijfstelling en aanmelding

De panelen liggen op het dak, de kabels zijn getrokken en de omvormer hangt aan de muur. De fysieke installatie is klaar, maar we zijn er nog niet. Voordat de stroom effectief kan vloeien, volgt de meest kritische fase: de eindcontrole. Deze stap is cruciaal om de veiligheid te garanderen en te bevestigen dat alles perfect functioneert.

Pas na enkele onmisbare metingen en de juiste administratieve stappen is de klus echt geklaard.

De cruciale veiligheidsmetingen

Voordat u ook maar één schakelaar omzet, pakt u de multimeter erbij. Dit stuk gereedschap is nu uw beste vriend. De allerbelangrijkste meting is die van de open klemspanning, ook wel de Voc (Open Circuit Voltage) genoemd, van elke afzonderlijke string.

U meet de spanning van elke string aan de DC-zijde, terwijl de DC-werkschakelaar nog uit staat. Vergelijk de gemeten Voc-waarde vervolgens met de maximale ingangsspanning die op de technische fiche van uw omvormer staat. Die waarde mag nooit overschreden worden. Zelfs niet op een ijskoude, zonovergoten winterdag, wanneer de spanning van de panelen piekt. Een te hoge spanning kan uw omvormer onherstelbaar beschadigen.

Een andere essentiële controle is het meten van de isolatieweerstand. Hiermee spoort u eventuele aardfouten op die bijvoorbeeld door een beschadigde kabelisolatie kunnen ontstaan. Een te lage weerstand duidt op een serieus probleem dat absoluut opgelost moet worden voordat het systeem onder spanning komt te staan. Dit garandeert dat er geen stroom weglekt, wat niet alleen gevaarlijk is, maar ook pure verspilling van energie.

De meting van de Voc en de isolatieweerstand is geen formaliteit, maar een fundamentele veiligheidscheck. Het is de laatste barrière die u beschermt tegen mogelijke defecten en gevaarlijke situaties. Bij Sun4power is dit een standaardprocedure die we met uiterste precisie uitvoeren.

Zijn alle metingen binnen de veilige marges en bent u er honderd procent zeker van dat de polariteit (+ en -) correct is? Dan kunt u de installatie in bedrijf stellen. Dit moet wel in de juiste volgorde:

1. AC-schakelaar activeren: Schakel eerst de automaat in de meterkast in. Deze voedt de omvormer met spanning van het net.

2. DC-schakelaar activeren: Zet daarna de DC-werkschakelaar aan. De omvormer zal nu opstarten, de strings controleren en na enkele minuten beginnen met het omzetten van uw eigen zonne-energie.

De aanmelding bij Fluvius

Technisch draait alles perfect. Administratief bent u er echter nog niet. In Vlaanderen is het wettelijk verplicht om elke nieuwe zonnepaneelinstallatie aan te melden bij de netbeheerder, Fluvius. Deze aanmelding moet binnen 30 dagen na de AREI-keuring gebeuren.

Deze online procedure is essentieel voor een correcte verwerking van uw productie en injectie op het net. De groei van zonnepanelen in Vlaanderen blijft robuust, met recentelijk meer dan 1,06 miljoen installaties. Een correcte aanmelding is cruciaal, zeker nu de digitale meter overal wordt uitgerold. Meer over de evolutie van zonne-energie in Vlaanderen leest u op VRT NWS.

Dit administratieve luik kan soms overweldigend lijken. Daarom nemen wij bij Sun4power, onder leiding van Paul, deze zorg graag van u over. We kunnen de volledige aanmelding voor u verzorgen, zodat u zeker weet dat alles correct en tijdig is afgehandeld.

Heeft u vragen over de inbedrijfstelling of de administratie? Bel ons op 0498114444 of stuur een mailtje naar info@sun4power.be.

Published by Paul

Veelgestelde vragen over het aansluiten van zonnepanelen

Hier duiken we in een paar vragen die we in de praktijk vaak horen. Dit zijn de typische struikelblokken waar je als eigenaar tegenaan kunt lopen bij het aansluiten van de zonnepanelen op je omvormer. Met deze heldere antwoorden ben je weer een stap verder.

Wat gebeurt er als ik de plus- en minpolen verwissel?

Dit is een van de meest kritieke fouten die je kunt maken. Wanneer je de polariteit omwisselt – de plus op de min aansluit en andersom – riskeer je onmiddellijke en serieuze schade aan de gevoelige elektronica binnenin je omvormer.

Veel moderne omvormers hebben wel een ingebouwde beveiliging, maar daar blind op vertrouwen is een dure gok. In het slechtste geval brandt de ingang van je omvormer door en moet het hele toestel vervangen worden. Dat is een kost die uiteraard niet onder de garantie valt. Een driedubbele controle van de + en - markeringen op je kabels en connectoren is dus absoluut geen overbodige luxe.

Kan ik zonnepanelen van verschillende merken combineren?

Technisch kan het, maar we raden het ten zeerste af. Het zit zo: de stroomsterkte (Ampère, A) in een string wordt altijd bepaald door het zwakste paneel. Voeg je één paneel met een lagere stroomwaarde (Impp) toe, dan sleept dat de prestaties van de volledige string naar beneden.

Dit effect noemen we 'mismatch loss'. De sterkere panelen kunnen hun volle potentieel niet kwijt, wat leidt tot een aanzienlijk rendementsverlies. Voor een installatie die optimaal presteert, gebruik je dus best altijd identieke panelen binnen één en dezelfde string.

Het correct aansluiten van zonnepanelen op de omvormer is echt precisiewerk. Zelfs een klein foutje kan grote gevolgen hebben voor je opbrengst en de veiligheid. Bij de minste twijfel is professioneel advies inwinnen altijd de slimste zet.

Is een DC-werkschakelaar altijd verplicht in België?

Ja, absoluut. Het Algemeen Reglement op de Elektrische Installaties (AREI) is hier heel duidelijk over: een fysieke lastscheider aan de DC-zijde is wettelijk verplicht voor elke zonnepaneelinstallatie. Zonder uitzondering.

Deze schakelaar heeft een cruciale veiligheidsfunctie. Je moet de zonnepanelen op elk moment volledig en veilig kunnen loskoppelen van de omvormer, bijvoorbeeld voor onderhoud, een vervanging of in een noodgeval. Een installatie zonder correct geplaatste DC-werkschakelaar krijgt nooit een positief keuringsverslag.
