Hoe zonnepanelen aansluiten een complete gids

Zonnepanelen installeren? Een goed plan is het halve werk, en dat plan maak je al lang voordat je ook maar een voet op het dak zet. Het begint met het uitpuzzelen van de ideale positie voor je panelen, het checken van de nodige vergunningen en het verzamelen van al je materialen. Een strakke voorbereiding is je garantie voor een veilige, efficiënte en wettelijk correcte installatie.

Een solide basis voor uw zonnepaneleninstallatie

Voordat er ook maar één schroef in het dak gaat, is een doordachte strategie de sleutel tot succes. Een goede voorbereiding tackelt niet alleen potentiële problemen tijdens de montage, maar zorgt er ook voor dat je de komende decennia het maximale uit je systeem haalt. Sla deze stap dus zeker niet over; zie het als het fundament van je investering.

De enorme opmars van zonne-energie in België bewijst hoe belangrijk een correcte aanpak is. Alleen al in Vlaanderen is het geïnstalleerd vermogen recentelijk gestegen tot zo'n 688 megawatt, met tienduizenden huishoudens en bedrijven die de overstap maakten. Deze groei onderstreept de noodzaak van een deskundige installatie door experts met de juiste certificaten om het beste rendement te verzekeren. Meer weten over deze trend? Lees de harde cijfers van zonne-energie in Vlaanderen en ontdek de laatste marktontwikkelingen.

De juiste locatie kiezen

De opbrengst van je zonnepanelen staat of valt met hun positionering. Klassiek is een dak op het zuiden met een hellingshoek tussen 30 en 40 graden ideaal, maar laat je niet afschrikken door een oost- of westoriëntatie. Ook die kunnen een prima rendement opleveren, vaak met een meer gespreide productie over de dag.

Neem de tijd om de schaduwval te analyseren. Hoge bomen, de schoorsteen van de buren of een dakkapel kunnen de opbrengst flink drukken. Er bestaan handige apps die de zonnebaan simuleren, zodat je precies kunt zien waar en wanneer er schaduw op je dak valt, zelfs in verschillende seizoenen. Zo vind je voor elk paneel de meest optimale plek.

Navigeren door wetgeving en vergunningen

In België moet elke zonnepaneleninstallatie aan strenge regels voldoen. De belangrijkste is de conformiteit met het Algemeen Reglement op de Elektrische Installaties (AREI). Deze voorschriften zijn er niet zomaar; ze garanderen de veiligheid en betrouwbaarheid van je hele systeem.

Een installatie die voldoet aan het AREI is geen vrijblijvend advies, maar een absolute voorwaarde. Zonder een positief keuringsverslag mag je de installatie simpelweg niet in gebruik nemen.

Voor de meeste installaties op woningen heb je gelukkig geen stedenbouwkundige vergunning nodig. De uitzonderingen? Als je woning een beschermd monument is, of als de panelen boven de dakrand uitsteken. Check dit voor de zekerheid altijd even bij je gemeente. Zo kom je achteraf niet voor verrassingen te staan.

Heeft u vragen over de voorbereiding of wilt u zeker zijn dat uw plan aan alle eisen voldoet? Neem contact op met Paul en ons team van experts. U kunt ons bereiken via info@sun4power.be of telefonisch op 0498114444 voor professioneel advies.

Het montagesysteem stevig op het dak verankeren

Zie het montagesysteem als de ruggengraat van uw hele zonnepaneleninstallatie. Een vakkundige montage is niet alleen een garantie voor stabiliteit voor de komende 25 jaar, maar beschermt ook uw dak tegen schade. Dit is echt precisiewerk waar veiligheid en vakmanschap samenkomen.

Voordat u ook maar één voet op het dak zet, is het cruciaal om de risico's goed in te schatten. Werken op hoogte is altijd gevaarlijk, zelfs op een dak dat er plat uitziet. Zorg dus voor de juiste persoonlijke beschermingsmiddelen (PBM’s). En dan heb ik het niet alleen over werkhandschoenen. Denk aan stevige schoenen met goede grip en, belangrijker nog, betrouwbare valbeveiliging. Een harnas dat correct is verankerd, is geen luxe, maar een absolute must.

De aanpak voor een klassiek pannendak

Bij een hellend dak met pannen draait alles om de juiste plaatsing van de dakhaken. Die vormen de basis. Ze worden rechtstreeks op de houten spanten of gordingen van de dakconstructie geschroefd. Het is dus zaak om die draagbalken eerst perfect te lokaliseren.

• Pannen wegnemen: Til voorzichtig een paar dakpannen op waar u de haken wilt monteren.

• Spanten zoeken: U ziet nu de houten spanten liggen. De afstand daartussen is meestal gelijk, wat u helpt bij het uitmeten van de rest.

• Haken vastschroeven: Schroef de dakhaken stevig vast op de spanten. Let erop dat de haak zo zit dat de dakpan er weer netjes overheen past. Soms moet u een klein hoekje van de pan afslijpen om alles naadloos te laten aansluiten.

Een fout die we helaas nog te vaak zien, is dat men de haken op de panlatten monteert. Die latten zijn absoluut niet gemaakt om het gewicht en de windkracht van een zonnepaneleninstallatie te dragen. Dat is vragen om problemen.

Zodra de haken vastzitten, monteert u de montagerails erop. Nauwkeurig uitlijnen is hierbij essentieel voor een strak eindresultaat. Gebruik een goede waterpas of, nog beter, een laser. Een kaarsrecht frame zorgt ervoor dat de panelen later zonder spanning gemonteerd kunnen worden, wat hun levensduur alleen maar ten goede komt.

Een waterdichte oplossing voor platte daken

Op een plat dak is de grootste uitdaging anders: de waterdichtheid mag absoluut niet in het gedrang komen. Daarom wordt de montagestructuur hier meestal op kunststof of betonnen steunen geplaatst. Deze worden op hun plaats gehouden door ballast, zoals grind of tegels. Zo hoeven we niet in de dakbedekking te boren.

De juiste hoeveelheid ballast is van levensbelang en hangt af van de windzone waar uw woning staat. Een correcte berekening zorgt ervoor dat uw installatie zelfs bij een zware storm geen krimp geeft. Voor een gedetailleerde kijk op de specifieke vereisten, leest u best onze gids voor zonnepanelen op een plat dak. Een deskundige montage, ondersteund door onze certificaten, staat garant voor een veilige en duurzame installatie.

Zit u nog met vragen over de montage? Dit artikel, gepubliceerd door Paul, geeft u een leidraad, maar voor advies op maat mag u ons altijd contacteren via info@sun4power.be of op 0498114444.

De omvormer en de elektrische verbindingen

Met de montagerails stevig op het dak, is het tijd voor het brein van uw zonne-installatie: de omvormer. Dit is geen onbelangrijk onderdeel; het is het apparaat dat de gelijkstroom (DC) van uw panelen omzet in de wisselstroom (AC) die uw huishoudtoestellen nodig hebben. Waar u dit toestel plaatst, heeft een enorme impact op zijn prestaties en levensduur.

Een omvormer wordt warm wanneer hij werkt. Een koele, droge en goed verluchte ruimte is dan ook de ideale plek. Denk aan een garage, een technische berging of een zolder waar het niet te heet wordt. Vochtige kelders of benauwde kasten zonder ventilatie zijn echt uit den boze. Oververhitting kan niet alleen de efficiëntie kelderen, maar ook de levensduur – die normaal 10 tot 15 jaar bedraagt – drastisch inkorten.

Het gelijkstroomgedeelte correct verbinden

Zodra de omvormer aan de muur hangt, kunt u de verbinding maken met de zonnepanelen. De kabels die van het dak komen, worden gegroepeerd in zogenaamde ‘strings’. Dit zijn de DC-kabels die u zorgvuldig op de omvormer moet aansluiten.

Hier is precisie het sleutelwoord. Elke string heeft een pluskabel (+) en een minkabel (-). Het is absoluut cruciaal dat u de polariteit respecteert. Sluit u ze verkeerd om aan, dan riskeert u onherstelbare schade aan uw gloednieuwe omvormer. Gelukkig maken moderne installaties het u makkelijker met gestandaardiseerde MC4-connectoren. Die zorgen voor een waterdichte en veilige klikverbinding. Zorg ervoor dat ze perfect gekrompen zijn en u ze stevig hoort vastklikken.

Wilt u dieper ingaan op de verschillende types omvormers en hun specifieke eigenschappen? Neem dan zeker een kijkje in onze gids over de beste omvormer voor zonnepanelen in België kiezen.

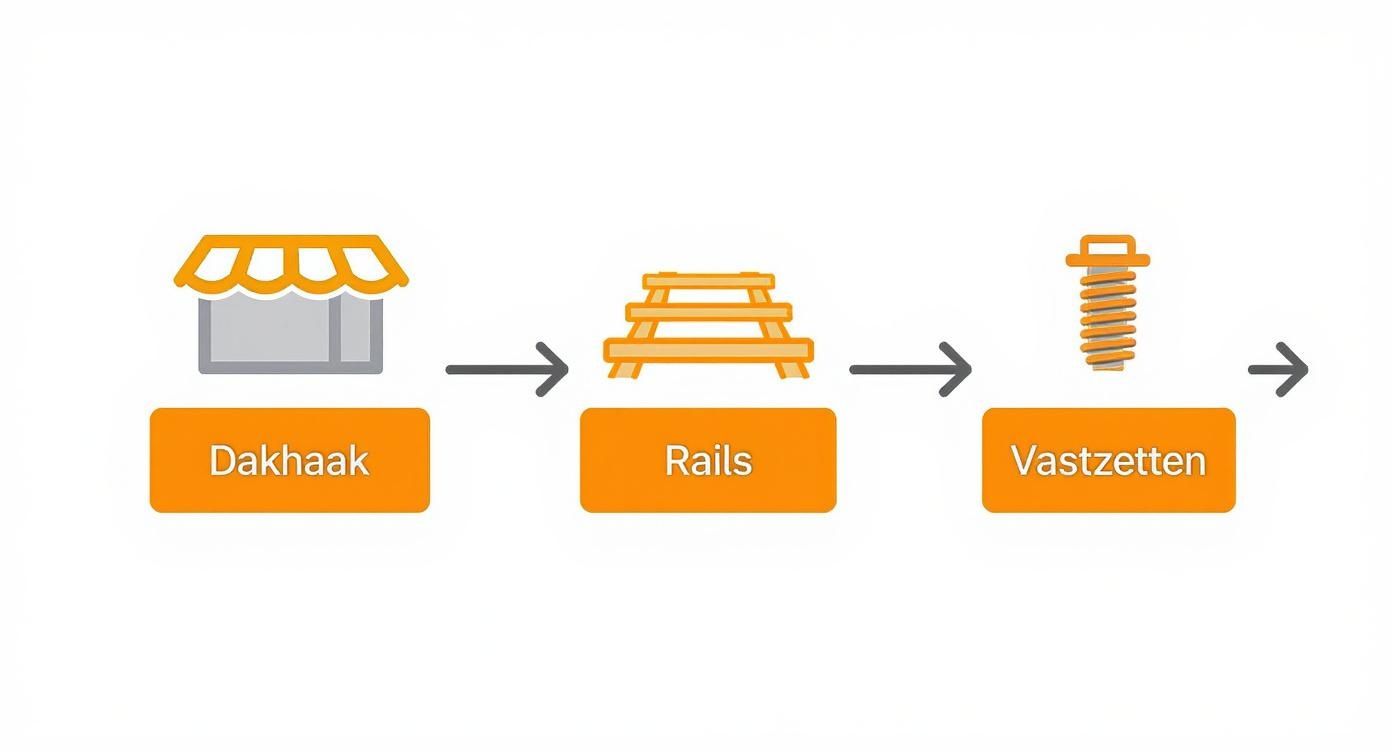

De infographic hieronder geeft een goed beeld van het basisproces op het dak, de fundering waarop de hele elektrische installatie rust.

Het plaatsen van de dakhaken, het monteren van de rails en het vastzetten van de panelen vormen de onmisbare mechanische basis. Pas als dat perfect is uitgevoerd, kunt u verder met de elektrische aansluiting.

De AC-aansluiting op de meterkast

De DC-kant is nu in orde, dus de volgende stap is de verbinding met het elektriciteitsnet van uw huis. De wisselstroom (AC) die de omvormer levert, moet veilig naar de meterkast geleid worden. Dit gebeurt met een specifieke AC-kabel. De dikte ervan hangt af van het vermogen van uw omvormer en de afstand tot de meterkast.

Een absolute vereiste volgens het AREI is dat de zonnepaneleninstallatie op een aparte, eigen stroomkring in de meterkast wordt aangesloten. Deze kring moet beveiligd zijn met een eigen automaat (zekering) en een aparte differentieelschakelaar (verliesstroomschakelaar).

Deze maatregel is er puur voor uw veiligheid. Het voorkomt overbelasting van uw bestaande installatie en zorgt ervoor dat de zonnepanelen bij een defect onmiddellijk worden uitgeschakeld. Dit is geen klus voor een hobbyist; het correct aansluiten in de meterkast is werk voor een professional met de juiste certificaten.

Zit u nog met vragen over dit cruciale onderdeel? Ons team, onder leiding van Paul, staat voor u klaar. Stuur gerust een mailtje naar info@sun4power.be of bel ons op 0498114444 voor deskundig advies.

De panelen verbinden en het systeem testen

Nu de montagestructuur en de omvormer hun plek hebben gevonden, is het tijd voor een van de meest cruciale fases: het koppelen van de zonnepanelen. Dit is het moment waarop alle losse onderdelen samenkomen en een werkend, energieproducerend systeem vormen. Hier zijn precisie en veiligheid geen luxe, maar een absolute noodzaak voor een betrouwbare en vooral waterdichte installatie.

Elk paneel heeft een plus- en een minkabel, afgewerkt met zogenaamde MC4-connectoren. Die zijn specifiek ontworpen om met een duidelijke klik een waterdichte verbinding te maken. Het principe is simpel: je koppelt de pluskabel van het ene paneel aan de minkabel van het volgende. Zo creëer je een 'string', een reeks van in serie geschakelde panelen.

Het is van het grootste belang dat je die connectoren stevig en correct vastklikt. Een losse verbinding zorgt niet alleen voor productieverlies, maar kan door vlambogen zelfs een brandrisico vormen. Let er dus op dat je bij elke verbinding een duidelijke 'klik' hoort en voelt.

De stringkabels veilig naar de omvormer leiden

Zodra alle panelen op het dak in een string zijn verbonden, moeten de twee overblijvende kabels – één plus en één min per string – naar de omvormer. Dit traject moet zo kort en veilig mogelijk zijn, en mag absoluut geen schade toebrengen aan je dakbedekking. In de praktijk zie je daarvoor een paar beproefde methodes:

• Via een ongebruikte schouw: Dit is vaak de droom van elke installateur. Je kunt de kabels hierdoor leiden zonder een gat in je dak te maken. Dat minimaliseert het risico op lekkages aanzienlijk.

• Met een speciale dakdoorvoer: Is er geen schouw beschikbaar? Dan is een professionele, waterdichte dakdoorvoer de enige juiste oplossing. Deze zijn speciaal ontworpen om kabels perfect afgedicht door de dakconstructie te voeren.

Een veelgemaakte fout is om kabels zomaar onder de dakpannen door te duwen en af te knellen. Dit is vragen om problemen. Een beschadigde kabel is niet alleen een ernstig veiligheidsrisico, maar ook een garantie op storingen in de toekomst. Investeer dus altijd in een degelijke doorvoer.

De installatie testen voor je ze in gebruik neemt

Voordat je ook maar denkt aan het inschakelen van de omvormer, is een grondige test van de strings een absolute must. Deze controle is je laatste kans om zeker te weten dat alle verbindingen kloppen en de panelen presteren zoals het hoort. Hiervoor heb je een multimeter nodig die geschikt is voor DC-spanning en -stroom.

Wat ga je meten voor elke string?

• De open klemspanning (Voc): Dit is de spanning die je meet wanneer de string nog niet op de omvormer is aangesloten. Vergelijk de waarde die je afleest met de theoretische waarde uit de datasheets van je panelen.

• De kortsluitstroom (Isc): Hiermee meet je de stroomsterkte wanneer je de plus- en minkabel kortsluit. Ook deze waarde moet binnen de marges van de specificaties vallen.

Zijn de gemeten waarden heel anders dan verwacht? Dan zit er ergens een fout, zoals een omgekeerde polariteit of een slechte verbinding. Spoor dit op voor je verdergaat. Een professional met de juiste certificaten slaat deze cruciale stap nooit over.

Heb je twijfels bij het testen of wil je gewoon zeker zijn van een veilige installatie? Paul en het team van Sun4power staan voor je klaar. Contacteer ons via info@sun4power.be of bel ons op 0498114444 voor deskundig advies.

De keuring, aanmelding en het optimaliseren van uw rendement

Een werkend systeem is prachtig, maar het échte einddoel is een installatie die wettelijk in orde, officieel aangemeld en maximaal rendabel is. Nu de technische kant van het aansluiten van zonnepanelen achter de rug is, komen we bij de administratieve afhandeling. Sla deze stappen niet over; ze zijn cruciaal voor een wettelijke en financieel succesvolle investering.

De eerste verplichte halte is de AREI-keuring. Zonder een positief keuringsverslag mag u uw installatie absoluut niet in gebruik nemen. Een erkend inspecteur komt langs om na te gaan of alles voldoet aan de strenge veiligheidsnormen van het Algemeen Reglement op de Elektrische Installaties (AREI).

Wat controleert de inspecteur precies?

De keurder focust op een paar kritieke punten van uw installatie. Zijn of haar voornaamste taak is garanderen dat het systeem veilig is voor u, uw gezin en het elektriciteitsnet.

Hier zijn de belangrijkste zaken die onder de loep worden genomen:

• Het eendraadschema en situatieschema: Deze schema's moeten een perfecte afspiegeling zijn van de werkelijkheid. Ze tonen de volledige opbouw, van de panelen op het dak tot in de meterkast.

• De differentieelschakelaar: Er wordt gecontroleerd of er een aparte 300mA differentieel voor de zonnepanelen aanwezig is en of deze correct functioneert.

• De aarding: De inspecteur meet of de metalen structuur van de panelen en de omvormer goed geaard zijn. Dit is essentieel om elk risico op elektrocutie te vermijden.

• De automaat (zekering): De waarde van de automaat moet perfect afgestemd zijn op het vermogen van uw omvormer en de bekabeling.

Wilt u zich tot in de puntjes voorbereiden? Dan vindt u alle details in onze complete gids over de AREI-keuring voor zonnepanelen.

Zodra u het positieve keuringsverslag op zak heeft, meldt u de installatie aan bij netbeheerder Fluvius. Pas na deze aanmelding is uw systeem officieel gekend en mag u wettelijk stroom op het net injecteren.

Maak uw rendement toekomstbestendig

Met een gekeurde en aangemelde installatie is het tijd om vooruit te kijken. In Vlaanderen hangt het rendement van zonnepanelen sterk af van het maximaliseren van uw zelfverbruik, zeker sinds de invoering van het capaciteitstarief. De logica is simpel: hoe meer opgewekte stroom u onmiddellijk zelf verbruikt, hoe minder u van het net moet halen en hoe lager uw factuur.

Het principe van zelfverbruik is de kern van de rendabiliteit van zonnepanelen in België. De combinatie van zonnepanelen met slimme systemen, zoals thuisbatterijen, wordt steeds belangrijker om het eigen verbruik te maximaliseren. In Vlaanderen ligt de gemiddelde terugverdientijd, afhankelijk van de situatie, vaak tussen de 7 en 10 jaar.

Een thuisbatterij is hier een gamechanger. Ze slaat overtollige zonne-energie op voor gebruik 's avonds of op bewolkte dagen. Koppel dit aan een Energiemanagementsysteem (EMS) en u kunt huishoudtoestellen slim en automatisch laten draaien wanneer de zon op haar best is. Zo verkleint u uw afhankelijkheid van het net aanzienlijk en haalt u het maximale uit uw investering.

Gepubliceerd door Paul, uw expert in duurzame energie. Voor advies over het optimaliseren van uw rendement met onze certificaten kunt u ons contacteren via info@sun4power.be of 0498114444.

Nog wat vragen over het aansluiten? Hier zijn de antwoorden

Bij het aansluiten van zonnepanelen komen vaak dezelfde vragen terug. Geen zorgen, dat is volkomen normaal. Laten we de meest voorkomende onduidelijkheden even helder op een rijtje zetten, zodat u precies weet waar u aan toe bent.

Mag ik in België zelf mijn zonnepanelen aansluiten?

Kort en bondig: ja, dat mag. U mag de hele installatie zelf onder handen nemen. Maar er is een grote ‘maar’: voordat u de installatie in gebruik neemt, is een keuring door een erkend organisme absoluut verplicht.

Die keurder kijkt na of alles volgens de regels van het AREI is geïnstalleerd. Zonder een sluitend eendraadschema en situatieschema krijgt u sowieso geen groen licht. Het is dus cruciaal dat uw papierwerk en de installatie zelf tiptop in orde zijn.

De populariteit van zonnepanelen is de laatste jaren trouwens enorm gegroeid. We zien in België een productie van meerdere terawattuur (TWh) per jaar. Tegelijkertijd stijgt in Vlaanderen de vraag naar thuisbatterijen exponentieel, wat wel aantoont dat we steeds slimmer met onze eigen opgewekte energie willen omgaan. Lees hier meer over de stijgende stroomproductie en de toekomst van zonne-energie.

Welke kabeldikte moet ik gebruiken tussen de panelen en de omvormer?

Dit is een technisch, maar heel belangrijk detail. Voor de DC-kabels, die van uw panelen naar de omvormer lopen, gebruikt men doorgaans 4 mm² of 6 mm². De juiste keuze is essentieel om te voorkomen dat u kostbare energie verliest.

Waar hangt het van af? Vooral van twee zaken: de stroomsterkte (Imp) van uw zonnepanelenstring en de totale afstand die de kabel moet overbruggen. Ziet u, een te dunne kabel over een lange afstand werkt als een weerstand en warmt op. Gevolg: puur rendementsverlies, en dat is natuurlijk zonde.

Tip van een expert: Een vuistregel is handig, maar een exacte berekening is altijd beter. Duik in de technische fiche van uw panelen of vraag een specialist om het spanningsverlies voor uw specifieke situatie uit te rekenen. Elke procent winst telt!

Hoeveel zonnepanelen kan ik op één groep aansluiten?

De regel is hier heel strikt: uw volledige zonnepaneleninstallatie moet op een aparte, eigen stroomkring in de meterkast worden aangesloten. U mag de omvormer dus nooit zomaar op een bestaande kring van bijvoorbeeld de stopcontacten in de keuken aansluiten.

De automaat (zekering) die deze aparte kring beveiligt, moet afgestemd zijn op het maximale AC-vermogen van uw omvormer. Of u een 20A of 25A automaat nodig heeft, hangt dus volledig af van uw specifieke installatie. Een professional kan dit perfect voor u uitrekenen.

Onze experts, die uiteraard over de nodige certificaten beschikken, kunnen u met al deze technische vragen verder helpen. Gepubliceerd door Paul.

---
